Clé dynamométrique hydraulique à entraînement carré RTA

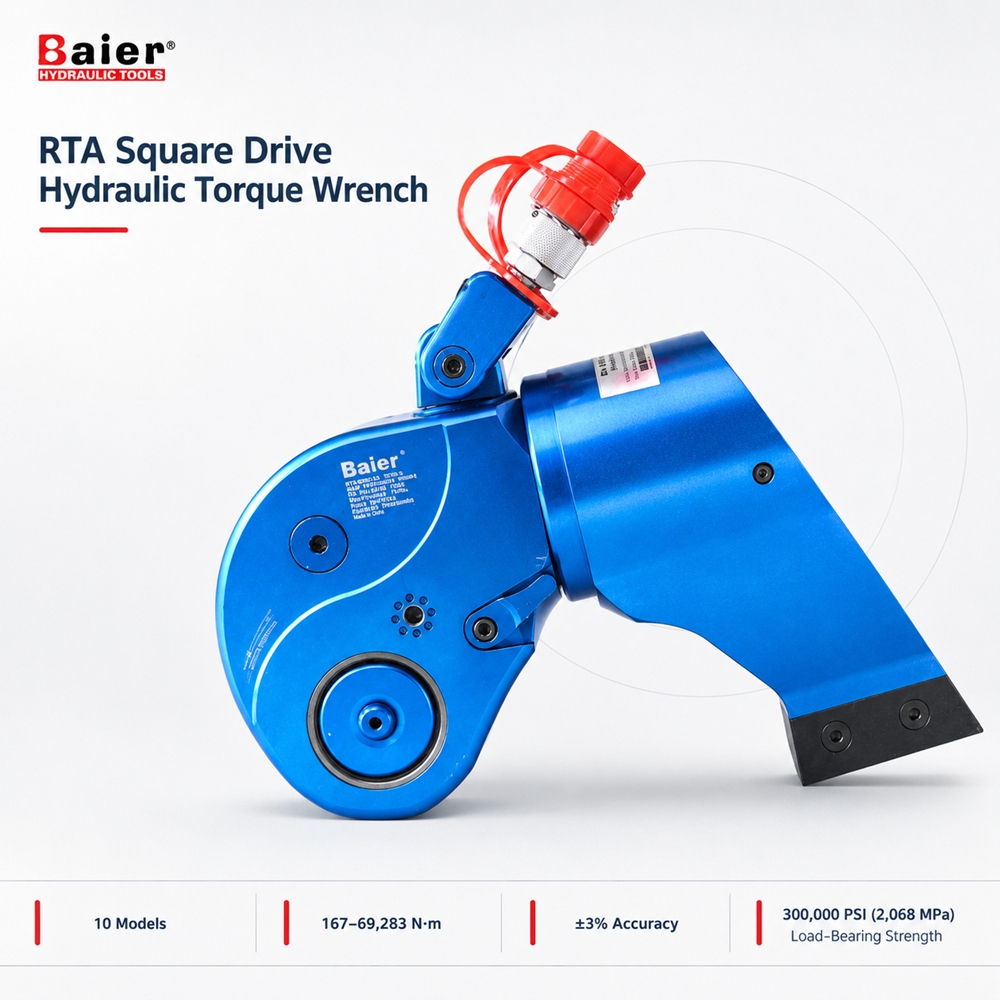

La série Baier RTA est conçue pour le serrage et le desserrage contrôlés des connexions boulonnées industrielles. Dix modèles couvrent 167 à 69 283 N·m dans toute la série, avec des entraînements carrés spécifiques au modèle de 3/4 à 2 1/2 pouces et des gammes de boulons répertoriées dans le catalogue de M16 à M150.

2.1.1 rta-square-drive-hydraulic-torque-wrench-key-features.jpg

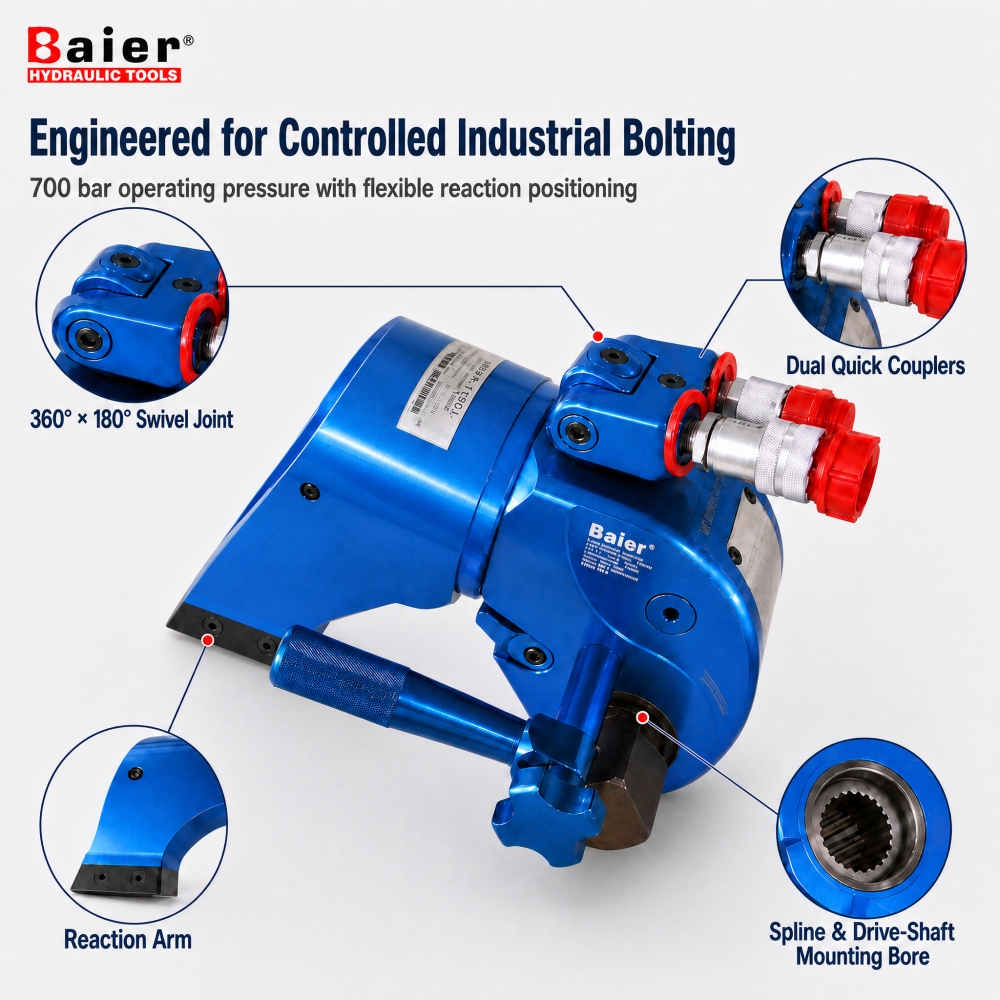

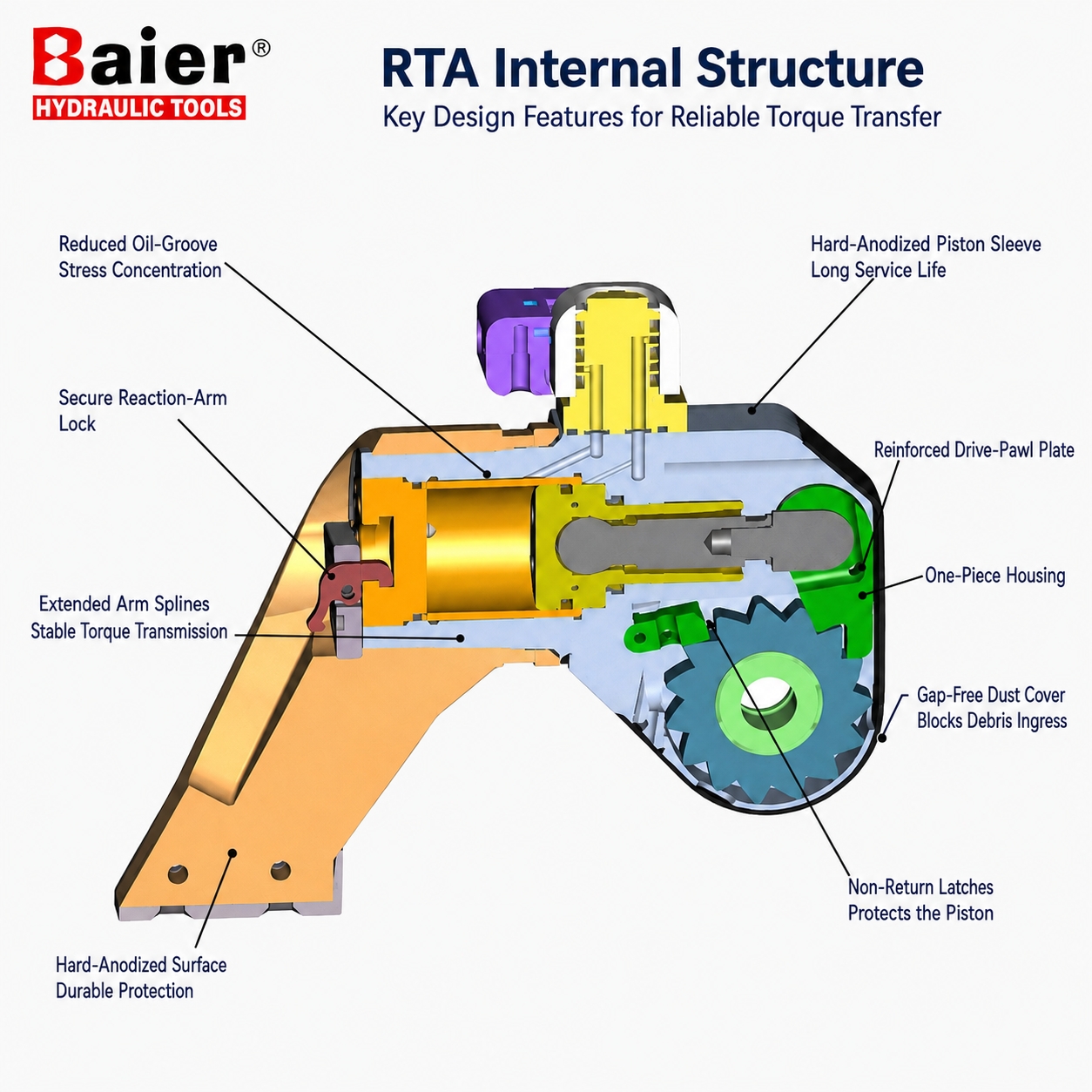

Principales fonctionnalités

Précision du couple de ± 3 % : prend en charge un boulonnage contrôlé et reproductible lorsque le modèle, le réglage de pression et la procédure de fonctionnement appropriés sont utilisés.
Fonctionnement à 700 bars / 10 000 psi : fonctionne avec une pompe hydraulique haute pression et un système de flexibles compatibles.
Corps en alliage Al-Ti intégré : combine une résistance élevée et une construction légère pour la manipulation industrielle.
Bras de réaction réglable avec précision à 360° : prend en charge le positionnement contre un point de réaction solide approprié.
Raccord de tuyau d'huile rotatif à 360° × 180° : permet une orientation plus flexible du tuyau autour de l'équipement à proximité.
Entraînement carré interchangeable : les tailles d'entraînement en fonction du modèle prennent en charge différentes exigences en matière de douilles et de boulons.
Traitement de surface anticorrosion : Supporte les travaux dans des environnements industriels exigeants.
Référence de réglage sur l'outil : Un tableau de comparaison pression/couple gravé au laser est fourni sur la plaque de recouvrement.

Configuration système requise : La clé ne peut pas fonctionner de manière indépendante. Une pompe hydraulique et un système de flexibles compatibles sont requis.

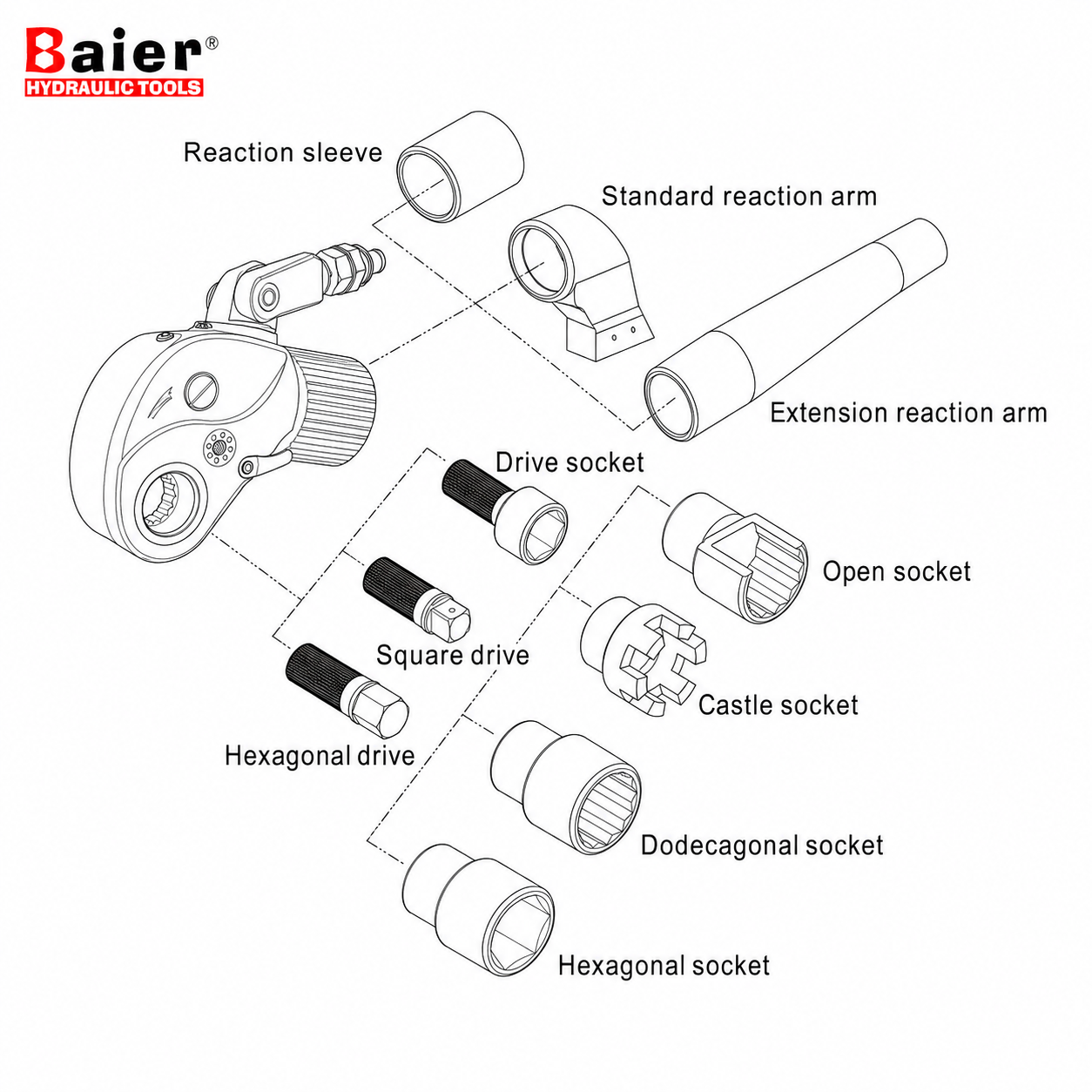

Référence de configuration de la douille d

Spécifications techniques

Série	ATR
Nombre de modèles	10
Couverture du couple en série	167–69 283 N·m
Couverture de la gamme de boulons du catalogue	M16-M150
Précision du couple	±3%
Pression de service maximale	700 bars / 10 000 psi
Autonomie	3/4–2 1/2 po, selon le modèle

Sélection du modèle

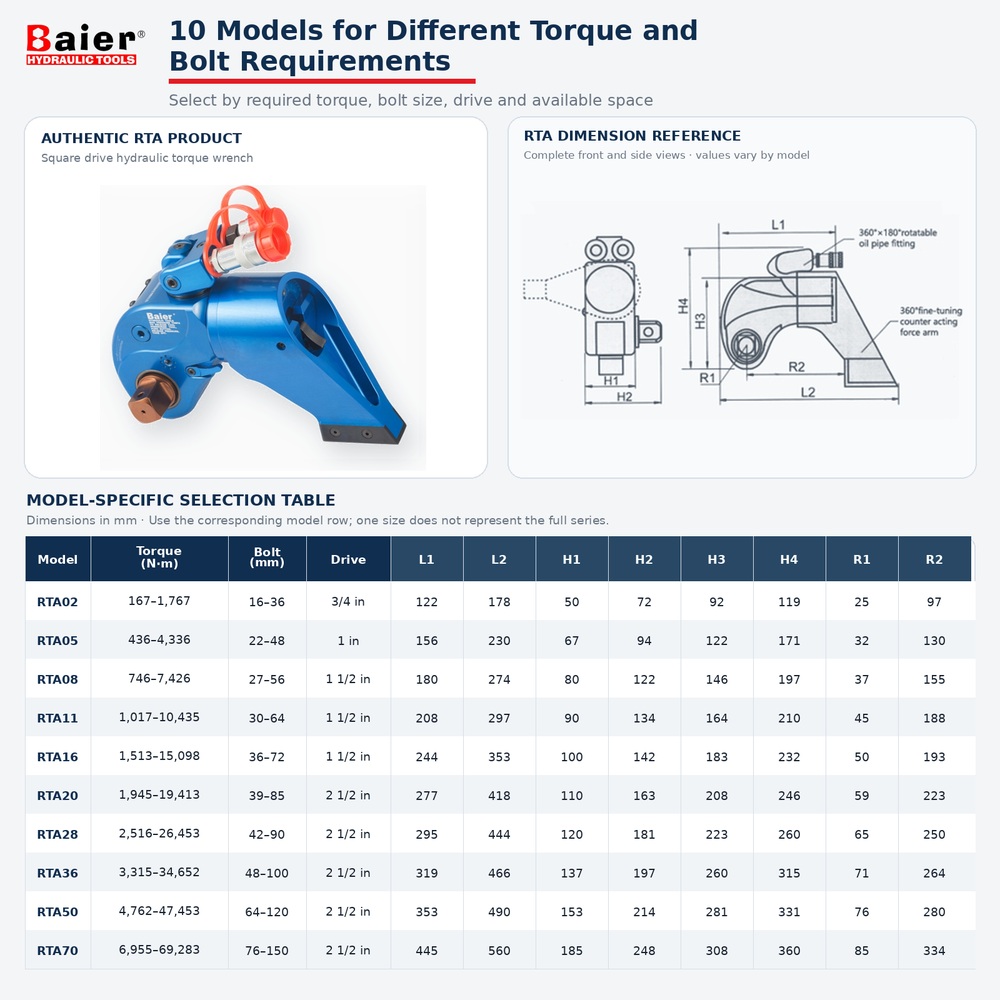

Modèle de clé dynamométrique hydraulique RTA, entraînement dynamométrique et tableau de sélection des dimensions

Modèle	Plage de couple (N·m)	Gamme de boulons	Conduire	Poids
RTA02	167-1 767	M16 à M36	3/4 po / 19 mm	2,0 kg
RTA05	436-4 336	M22-M48	1 po / 25 mm	4,2 kg
RTA08	746-7 426	M27 à M56	1 1/2 po / 38 mm	7,0 kg
RTA11	1 017 à 10 435	M30 à M64	1 1/2 po / 38 mm	9,1 kg
RTA16	1 513 à 15 098	M36 à M72	1 1/2 po / 38 mm	13,1 kg
RTA20	1 945 à 19 413	M39 à M85	2 1/2 po / 64 mm	19,5kg
RTA28	2 516 à 26 453	M42–M90	2 1/2 po / 64 mm	25,0 kg
RTA36	3 315 à 34 652	M48–M100	2 1/2 po / 64 mm	31,0 kg
RTA50	4 762 à 47 453	M64–M120	2 1/2 po / 64 mm	45,0 kg
RTA70	6 955 à 69 283	M76–M150	2 1/2 po / 64 mm	68,5kg

Dimensions en millimètres

Modèle	L1	L2	H1	H2	H3	H4	R1	R2
RTA02	122	178	50	72	92	119	25	97
RTA05	156	230	67	94	122	171	32	130
RTA08	180	274	80	122	146	197	37	155
RTA11	208	297	90	134	164	210	45	188
RTA16	244	353	100	142	183	232	50	193
RTA20	277	418	110	163	208	246	59	223
RTA28	295	444	120	181	223	260	65	250
RTA36	319	466	137	197	260	315	71	264
RTA50	353	490	153	214	281	331	76	280
RTA70	445	560	185	248	308	360	85	334

Applications de boulonnage industriel

La série RTA prend en charge le serrage et le desserrage contrôlés dans les limites nominales de couple, de boulon, d"entraînement et de dimensions du modèle sélectionné.

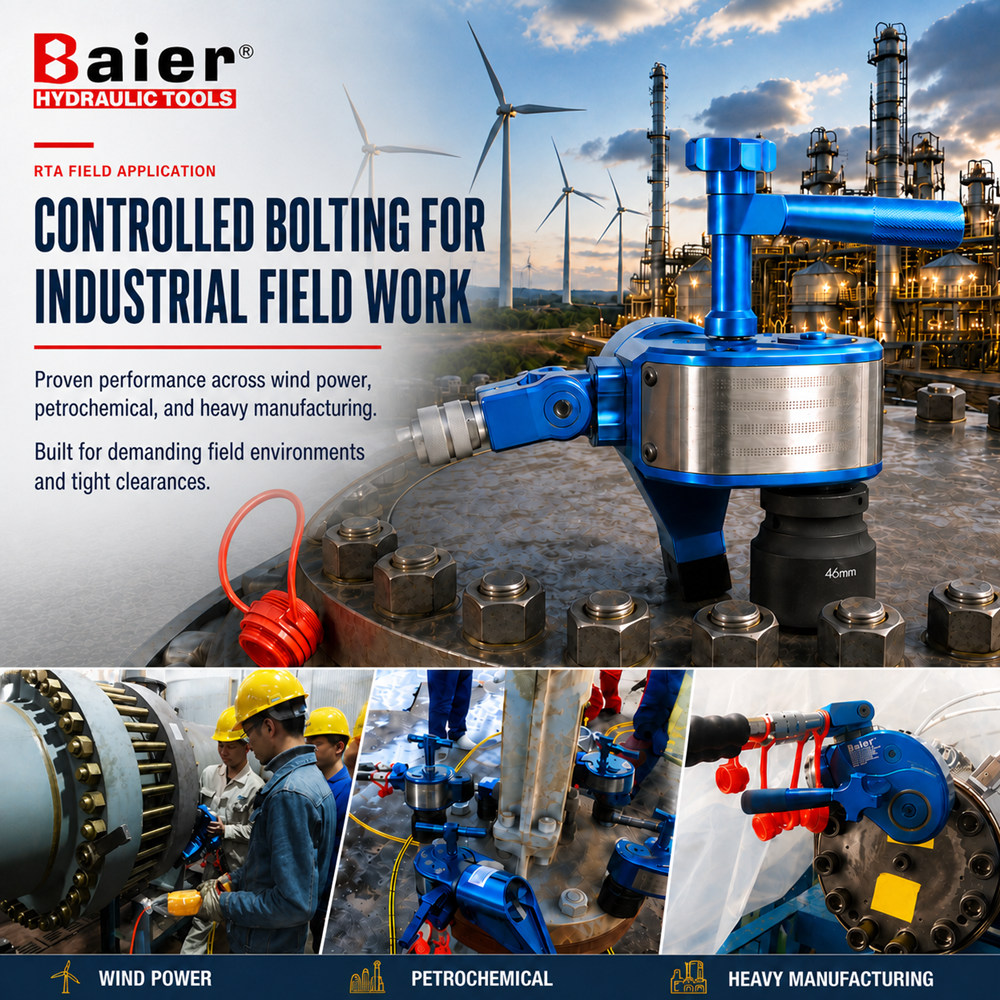

Clé dynamométrique hydraulique RTA dans les applications de boulonnage représentatives de l

Énergie éolienne

Sélectionnez le modèle en fonction du couple requis, de la taille des fixations, du dégagement disponible et du point de réaction pour les tâches d"installation et de maintenance de l"énergie éolienne.

Travaux de brides pour le pétrole et le gaz

La gamme RTA prend en charge le serrage et le desserrage contrôlés des boulons à bride où l"outil sélectionné peut être positionné avec un point de réaction sûr.

Entretien des équipements miniers

Les modèles RTA peuvent être sélectionnés pour le serrage et le desserrage contrôlés des connexions boulonnées lourdes sur les équipements miniers.

Autre boulonnage industriel lourd

L"adéquation dépend du couple requis, de la taille des boulons et des douilles, de l"état des joints, du jeu de travail, de la géométrie de réaction et de la compatibilité du système hydraulique.

Sélection du modèle et étendue de la fourniture

Choisissez d"abord le modèle en fonction du couple de travail requis. Vérifiez ensuite la taille des boulons, les exigences en matière d"entraînement et de douille, les dimensions de la clé, le jeu disponible et un point de réaction solide.

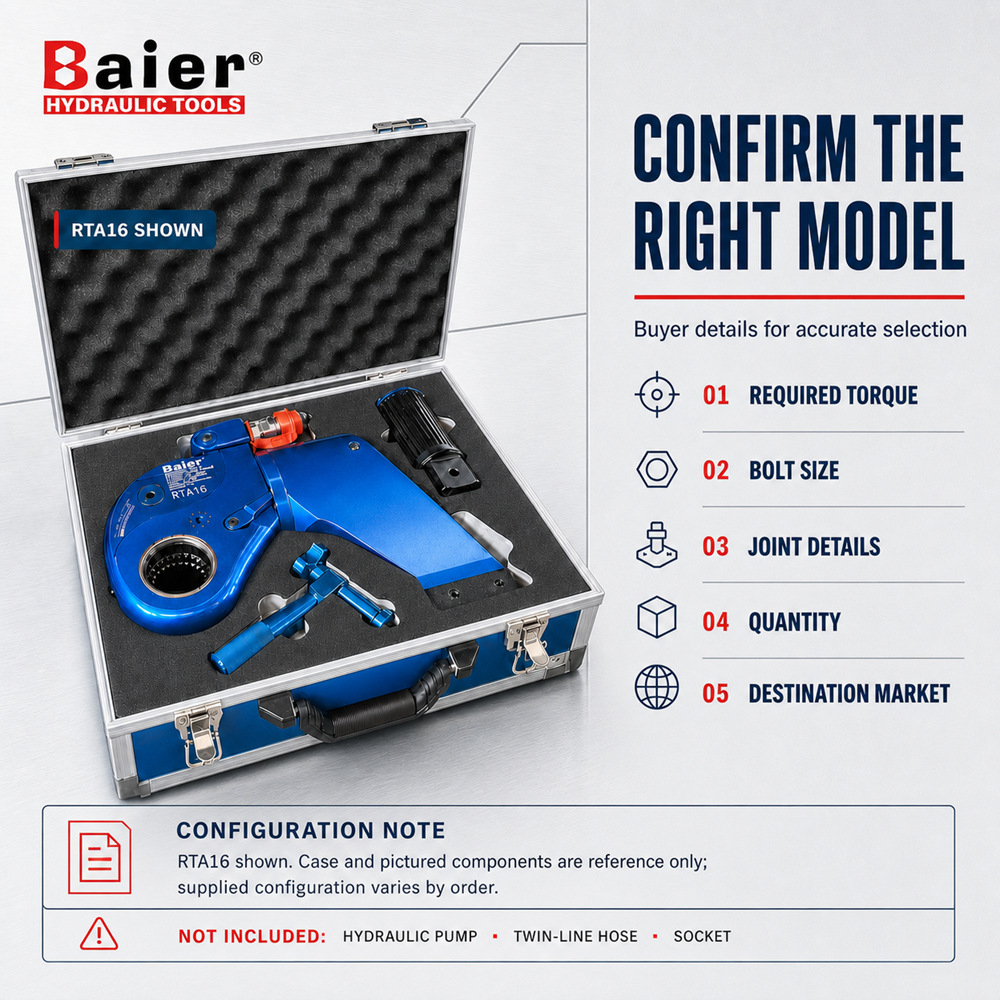

Sélection du modèle de clé dynamométrique hydraulique RTA et exigences de devis

Couple de serrage ou de desserrage requis
Taille des boulons ou des écrous et géométrie des fixations
Dessin commun ou photos claires avec cotes
Dégagement radial et en hauteur disponible
Position de point de réaction sûre
Type de lecteur et de socket requis
Marché de quantité et de destination
Documentation de projet requise

Sélection de desserrage : le catalogue recommande une clé avec une capacité de couple d'au moins 150 % du couple de serrage des boulons pour le desserrage et le retrait des boulons.

Obligatoire mais non inclus

Pompe hydraulique compatible
Tuyaux hydrauliques compatibles
Douille

Facultatif

Des entraînements hexagonaux personnalisés sont disponibles pour des spécifications spéciales, sous réserve de confirmation technique.

Les coupleurs, composants de réaction spéciaux, mallette de transport, outils, pièces de rechange et autres accessoires illustrés doivent être confirmés dans l"offre.

Foire aux questions

Quelle plage de couple la série RTA couvre-t-elle ?

La série de dix modèles couvre 167 à 69 283 N·m sur toute la gamme de modèles du catalogue.

Quelle est la pression maximale de service ?

La série RTA fonctionne à une pression de service maximale de 700 bar/10 000 psi.

Quelle est la précision du couple ?

La série RTA offre une précision de couple de ±3 %.

Comment choisir un modèle RTA ?

Commencez par le couple de travail requis. Confirmez ensuite la taille des boulons, les exigences en matière d"entraînement carré et de douille, les dimensions, le jeu disponible et le point de réaction.

La pompe, les tuyaux et la prise sont-ils inclus ?

Non. Une pompe hydraulique compatible, des flexibles hydrauliques et une prise sont nécessaires au fonctionnement mais ne sont pas inclus.

La clé RTA peut-elle serrer et desserrer les boulons ?

Oui. La série prend en charge le serrage et le desserrage contrôlés dans la plage nominale du modèle sélectionné lorsque le dispositif de réaction et la procédure de fonctionnement appropriés sont utilisés.

Un entraînement hexagonal personnalisé est-il disponible ?

Oui. Des entraînements hexagonaux personnalisés sont disponibles pour des spécifications spéciales, sous réserve de confirmation technique.

Quelles informations dois-je envoyer pour un devis ?

Envoyez le couple requis, la taille des boulons, le dessin ou les photos du joint, le dégagement disponible, la quantité, le marché de destination et les exigences de configuration.
