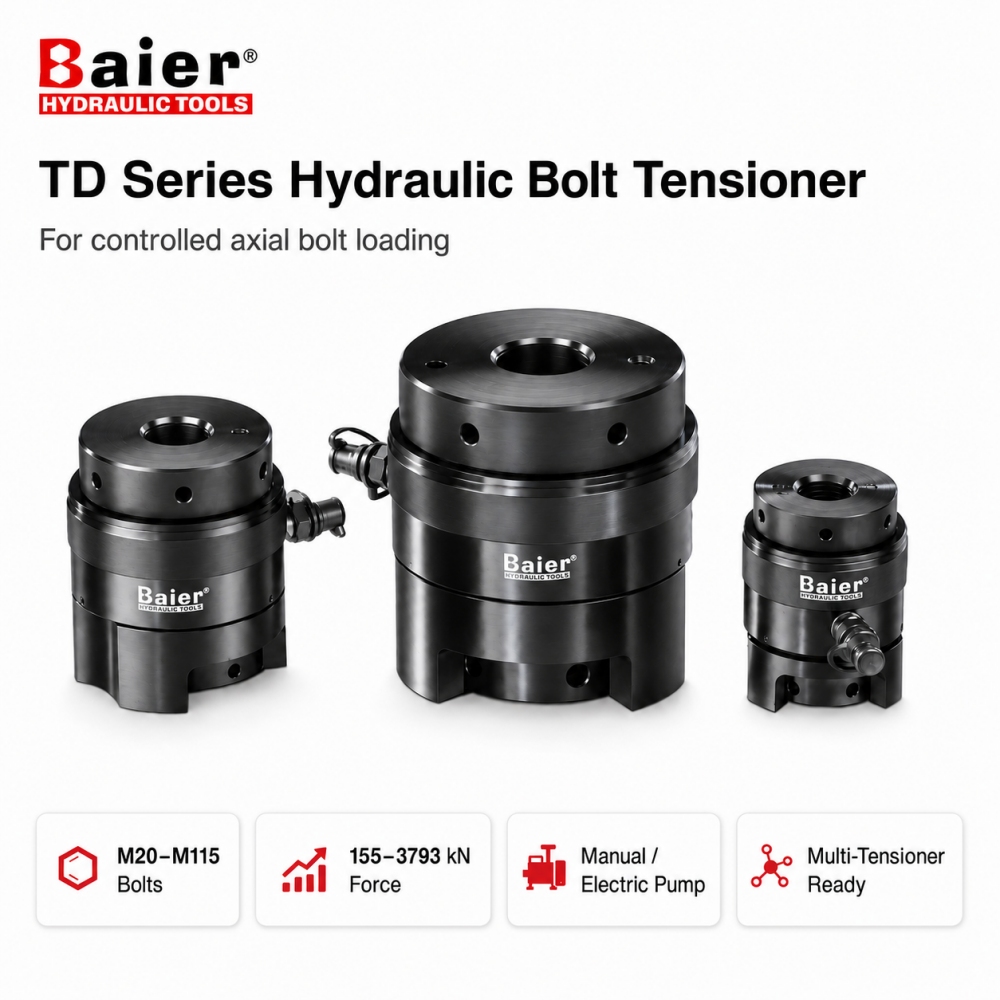

Tendeur de boulon hydraulique série TD pour boulons à bride industriels M20 à M115

Tension des boulons hydrauliques pour les joints critiques

La série Baier TD applique une force axiale contrôlée directement sur le goujon. La pression hydraulique allonge légèrement le boulon, permettant à l"écrou d"être en place avant que la pression ne soit relâchée et que la précharge ne soit transférée au joint.

La série comprend 33 configurations de modèles couvrant les boulons M20 à M115 pour les applications éoliennes , de production d'électricité, pétrochimiques et industrielles lourdes.

Principales fonctionnalités

Large couverture des boulons

33 configurations de modèles couvrent les tailles de boulons métriques de M20 à M115.

Capacité à haute résistance

La force de traction maximale varie de 155 à 3 793 kN, selon le modèle sélectionné.

Options de pompe flexibles

Compatible avec les pompes hydrauliques haute pression manuelles ou électriques appropriées.

Tension simultanée

Plusieurs tendeurs peuvent être connectés à une pompe pour un fonctionnement simultané.

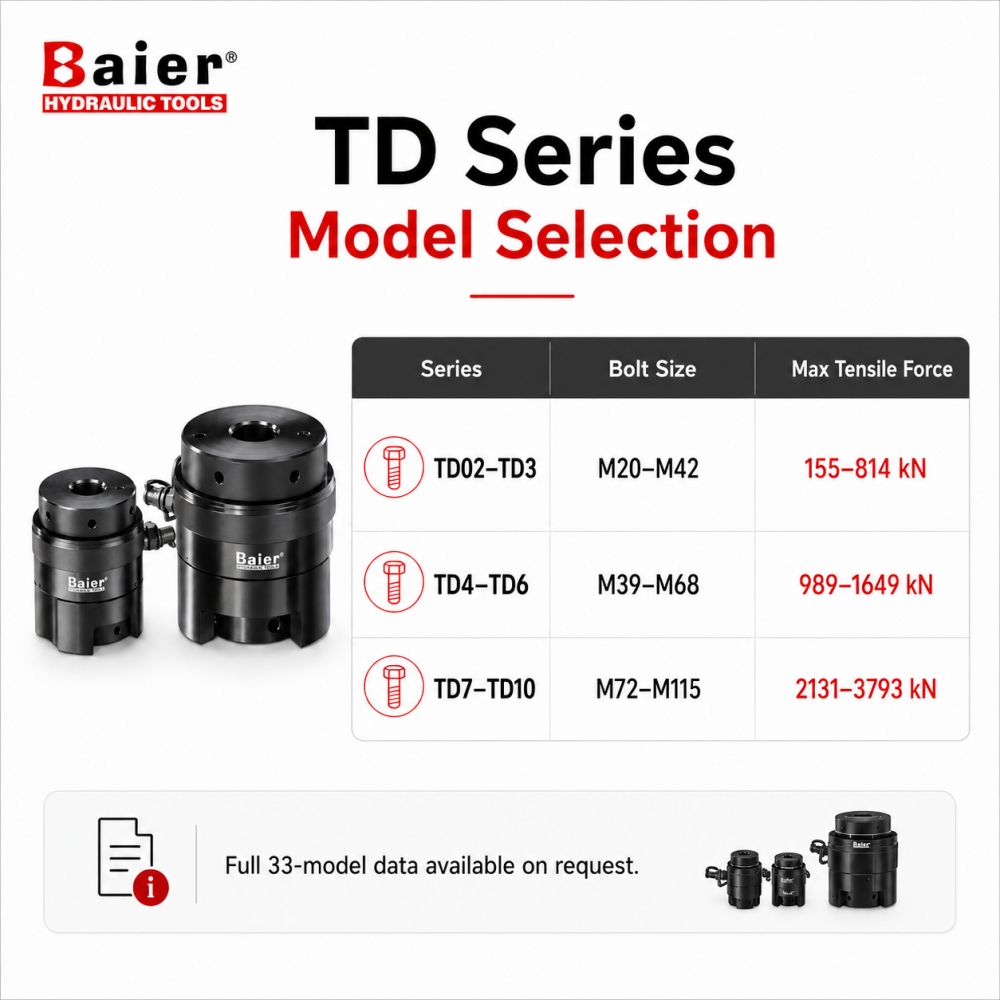

Sélection de modèles de la série TD

Sélectionnez le modèle en fonction de la taille des boulons, de la force de traction requise et de l"espace d"installation disponible

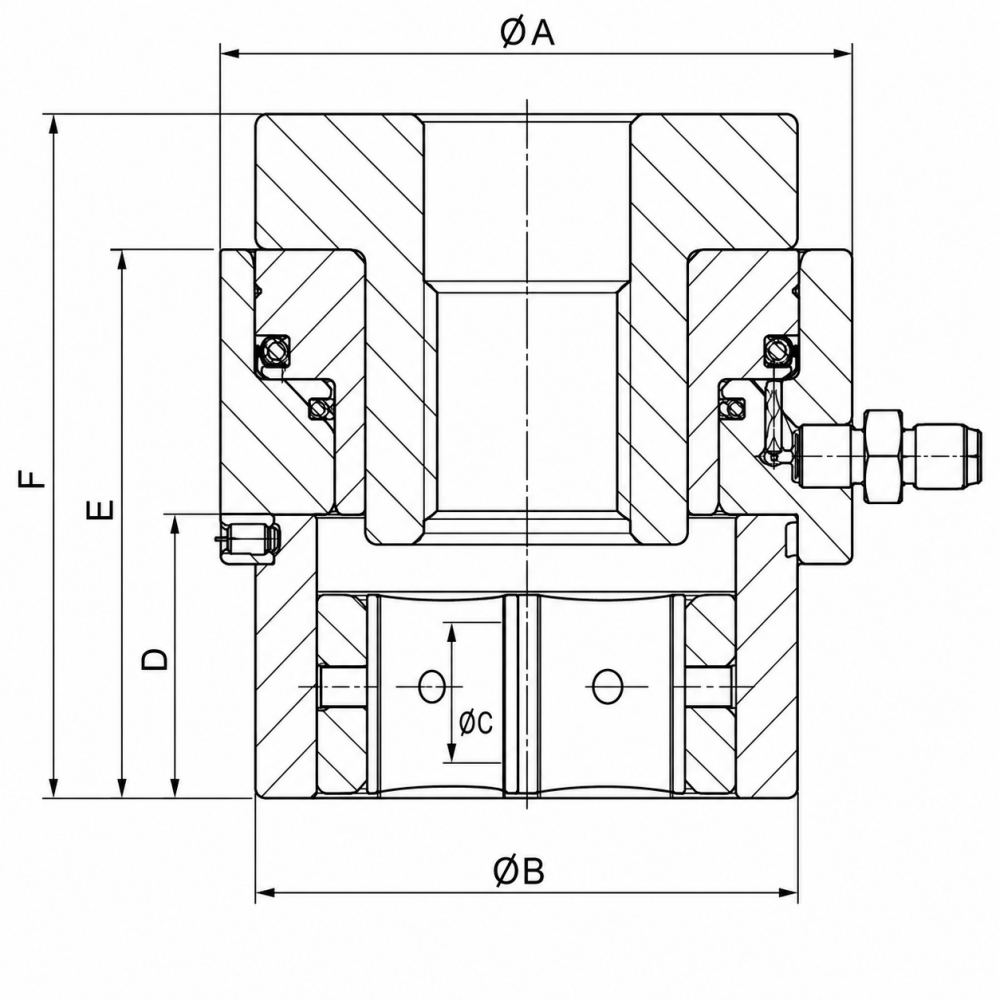

Les dimensions A–F correspondent au dessin coté. La pression de service réelle doit être calculée en fonction de la précharge requise et du tendeur sélectionné. Ne dépassez pas la pression maximale autorisée.

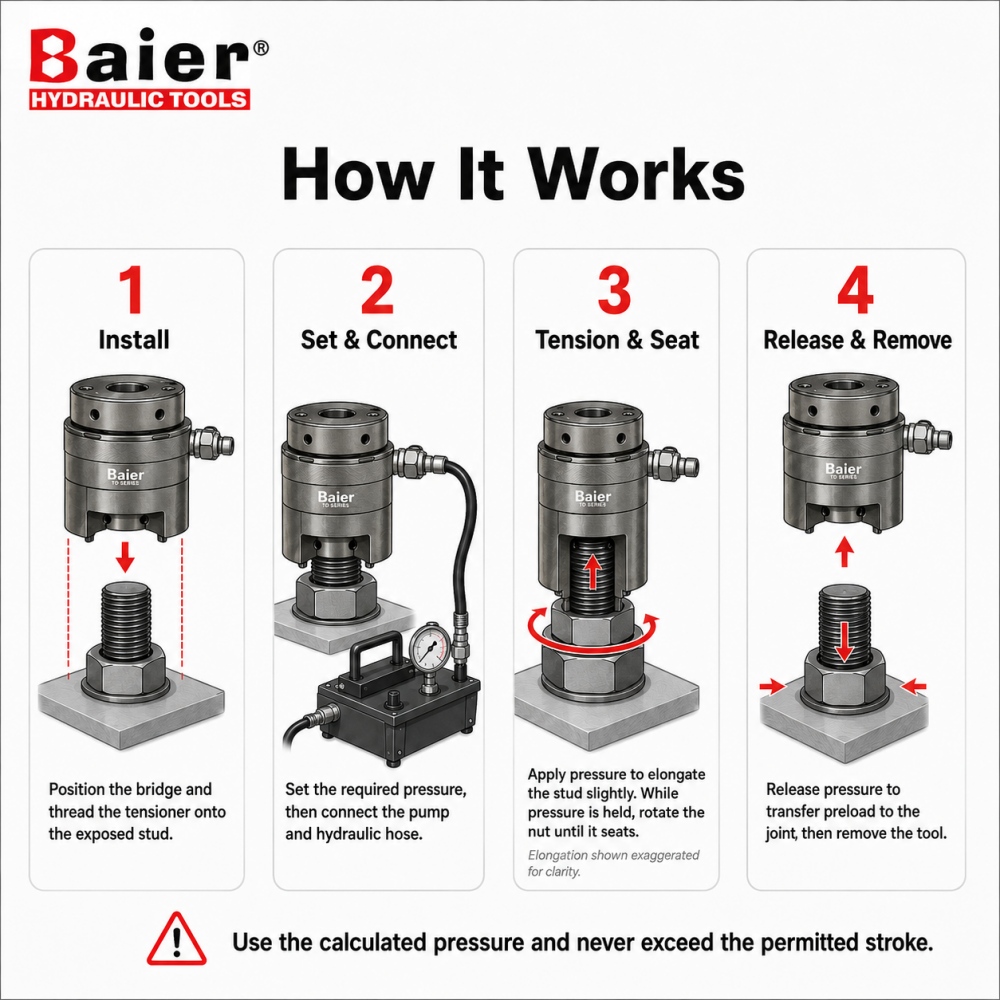

Comment fonctionne la tension hydraulique des boulons

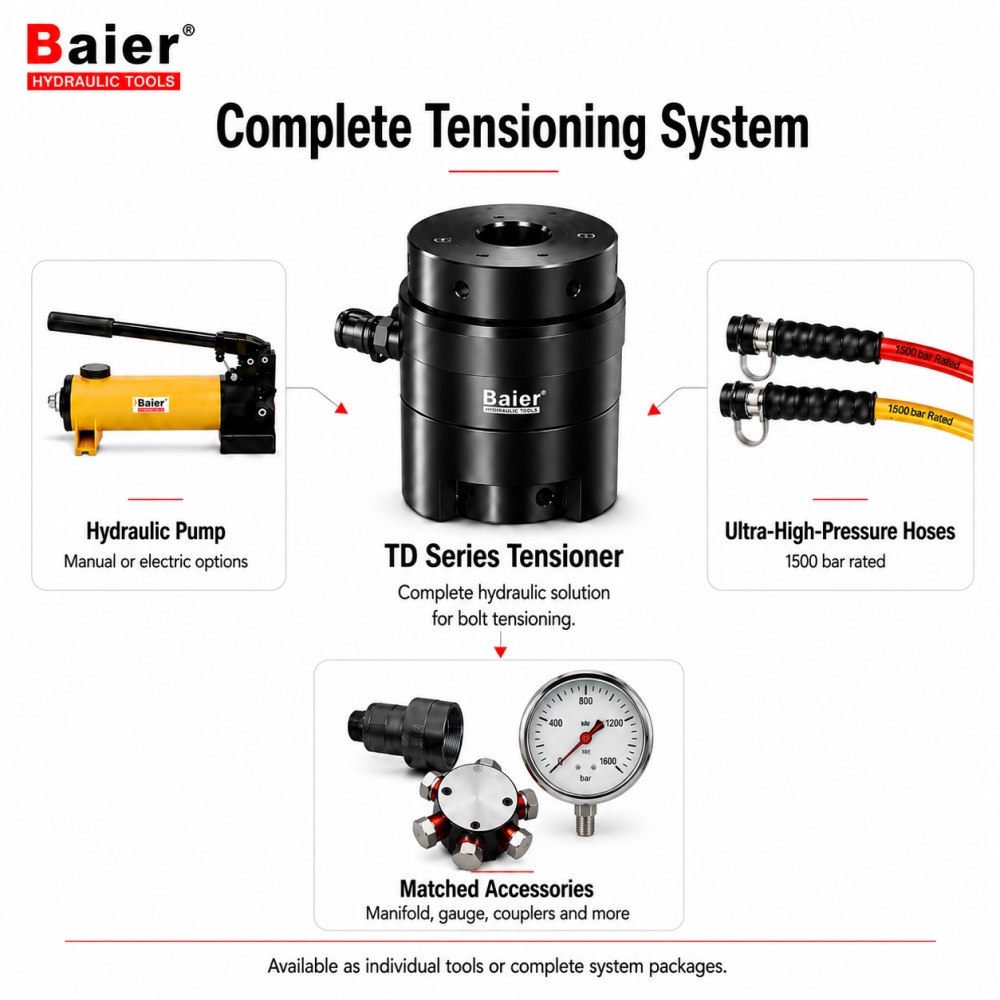

Système complet de tension de boulon hydraulique

Baier peut fournir des tendeurs individuels de la série TD ou un système complet adapté au nombre d"outils et à la méthode de fonctionnement requis.

• Tendeur série TD

• Pompe hydraulique manuelle ou électrique

• Tuyaux haute pression

• Collecteur multiport

• Coupleurs et accessoires assortis

Plusieurs tendeurs peuvent être connectés via des tuyaux haute pression et un collecteur de distribution pour un fonctionnement simultané.

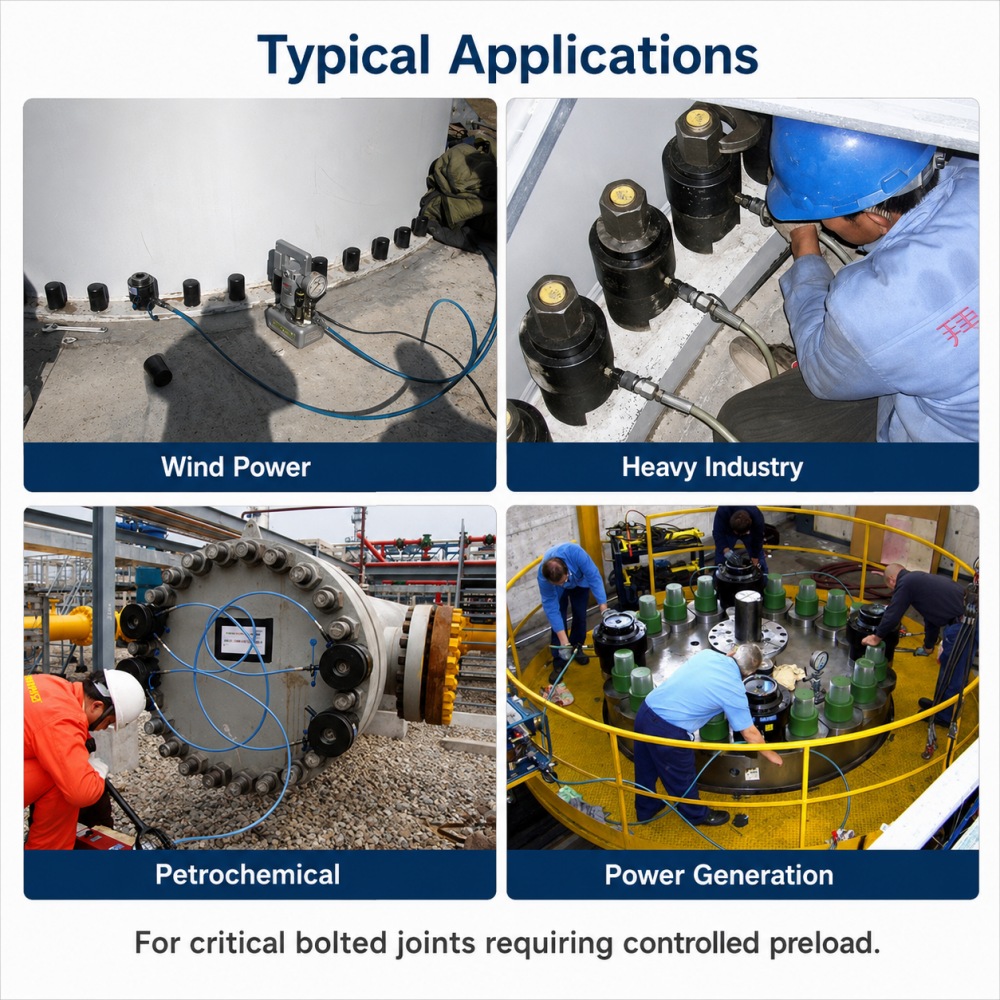

Applications typiques

Conçu pour les joints boulonnés critiques nécessitant une précharge contrôlée dans l"énergie éolienne, la production d"électricité, les équipements pétrochimiques et l"industrie lourde.

FAQ

Quelles tailles de boulons sont disponibles ?

La série TD couvre les tailles de boulons métriques de M20 à M115 sur 33 configurations de modèles.

Plusieurs tendeurs peuvent-ils fonctionner en même temps ?

Oui. Plusieurs tendeurs peuvent être connectés à une pompe compatible via des tuyaux haute pression et un collecteur.

Le tendeur fonctionne-t-il toujours à 1500 bar ?

Non. La pression de service réelle doit être calculée en fonction de la précharge requise et du tendeur sélectionné. 1 500 bars est la limite de pression maximale autorisée.

Besoin d"aide pour sélectionner le bon tendeur ?

Envoyez-nous votre dessin de boulon, la précharge requise et les détails de l"application. Notre équipe vous recommandera le modèle de série TD et le système hydraulique appropriés.
