Pourquoi la précharge des boulons est importante pour la sécurité industrielle

D"un seul boulon à la sécurité industrielle : pourquoi le boulonnage de précision est important

Dans les éoliennes, les conduites sous pression, les équipements miniers et les machines lourdes, un boulon peut sembler insignifiant à côté de l’équipement qu’il maintient ensemble. Cependant, l’intégrité de l’ensemble de la connexion dépend fortement de la force de serrage créée lors de l’assemblage.

Une précharge trop faible peut entraîner une séparation, un mouvement, un desserrage ou une fuite du joint. Une précharge trop importante peut surcharger la fixation, endommager les filetages ou appliquer une compression excessive au joint.

L’objectif n’est donc pas de serrer un boulon au maximum. Il s"agit d"obtenir la précharge correcte et cohérente pour la connexion spécifique.

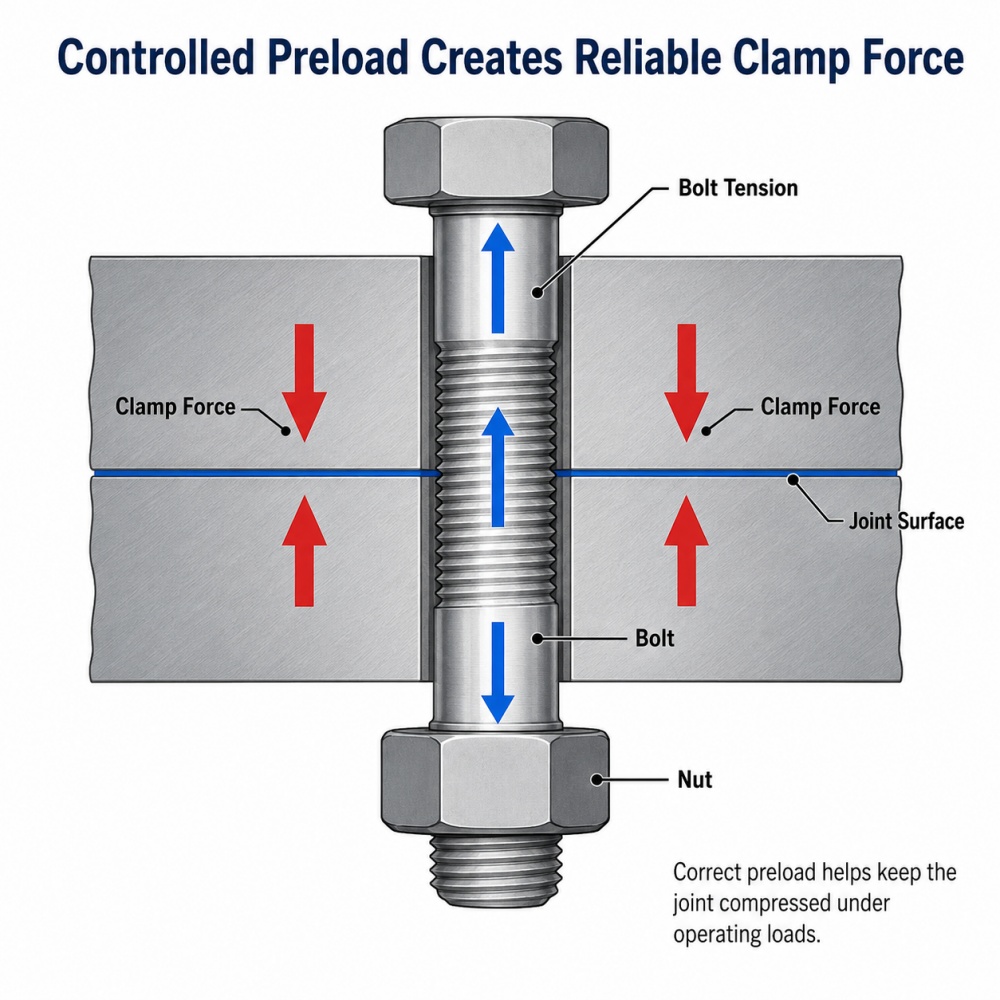

Précharge des boulons : la force derrière un joint fiable

Lorsqu"un boulon est serré, il s"étire légèrement et crée une force de serrage entre les pièces connectées. Cette précharge aide le joint à résister aux charges de fonctionnement tout en maintenant les surfaces de contact comprimées.

Si la précharge varie considérablement d"un boulon à l"autre, la charge peut ne pas être répartie uniformément. Certaines fixations peuvent supporter une charge de fonctionnement plus importante, augmentant ainsi le risque de mouvement, de fatigue, de fuite ou de défaillance prématurée des joints.

Pour les joints structurels et à brides critiques, le plan de boulonnage doit définir :

· Couple cible ou précharge

· Méthode et séquence de serrage

· Lubrification et état du filetage

· Outils et accessoires requis

· Exigences de vérification et de documentation

Le couple est une méthode et non une mesure directe de la charge de serrage

Le couple appliqué est converti en précharge du boulon à travers les filetages et les surfaces d"appui. La friction a une influence majeure sur cette relation.

Des changements dans la lubrification, le revêtement, l"état du filetage, la surface de la rondelle, l"alignement ou la géométrie du joint peuvent faire en sorte que la même valeur de couple produise une charge de serrage différente.

Un serrage fiable ne dépend donc pas uniquement de la précision de l"outil. Des douilles correctes, des points de réaction stables, des séquences de serrage, des passes incrémentielles, un équipement calibré, des opérateurs qualifiés et une procédure approuvée contribuent tous à un résultat reproductible.

La précision des outils prend en charge le contrôle des processus, mais elle ne remplace pas les spécifications techniques du projet ni la procédure de boulonnage approuvée.

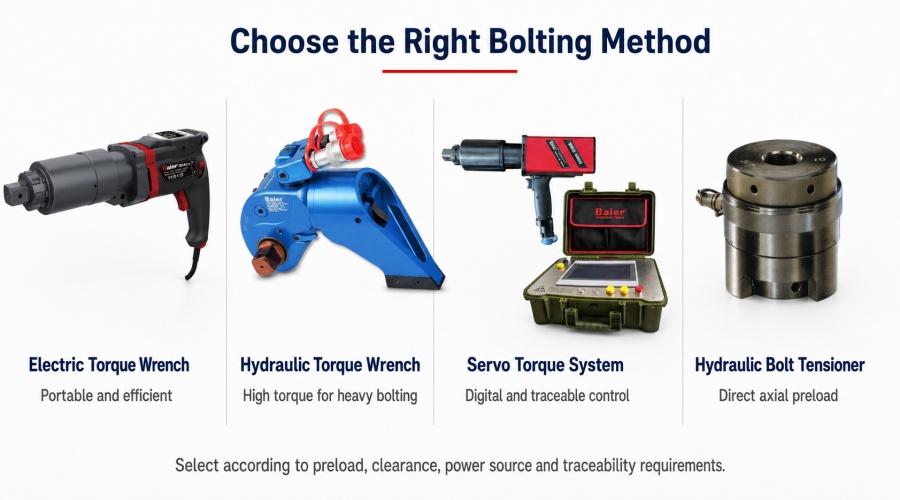

Différents joints nécessitent différentes méthodes de boulonnage

Il n’existe pas d’outil de boulonnage unique adapté à chaque application industrielle. La sélection doit prendre en compte le couple ou la précharge requis, le jeu de travail, la source d"alimentation, l"environnement d"exploitation, les exigences en matière de données et si plusieurs fixations doivent être utilisées simultanément.

Comparaison des méthodes de boulonnage industriel

La méthode correcte doit être sélectionnée en fonction de la conception du joint et de la procédure d"assemblage approuvée, plutôt qu"en comparant uniquement les valeurs de couple maximum ou de précision.

La précision doit correspondre à l"application

La précision des produits Baier est spécifiée par série de produits plutôt que par une revendication universelle.

Par exemple:

· Clés dynamométriques électriques enfichables BRAC-S : ±5 %

· Clés dynamométriques sans fil BRDC : ±5 %

· Clés dynamométriques hydrauliques RTA : ±3%

· Systèmes de couple servoélectrique BRSH : ±3 %

La précision n"est qu"une partie de la sélection des outils. La plage de couple, l"espace de fonctionnement, l"assistance à la réaction, la vitesse de travail, la disponibilité de la puissance, les exigences de traçabilité et la procédure de boulonnage complète doivent également être pris en compte.

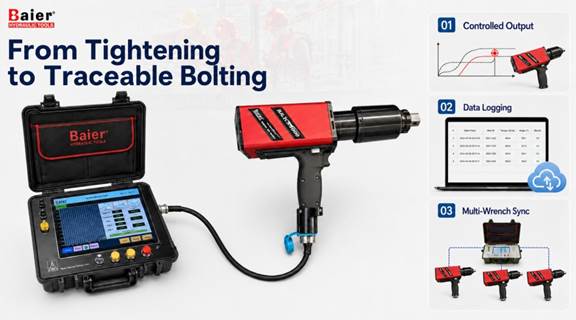

Du serrage au boulonnage traçable

Pour les applications nécessitant des résultats d"assemblage documentés, le contrôle numérique et l"enregistrement des données peuvent transformer le serrage d"une action isolée en un processus révisable.

La clé dynamométrique électrique servo Baier BRSH combine un servomoteur Panasonic, une commande PLC Siemens et un boîtier de commande à écran tactile de 10 pouces. Le système prend en charge l"enregistrement des données, l"exportation USB et la synchronisation multi-clés.

Ces fonctions conviennent aux projets industriels où le serrage contrôlé, les enregistrements de processus et l"examen de la qualité sont importants.

Les données enregistrées doivent toujours être utilisées avec des instructions de travail approuvées, des équipements calibrés et des opérateurs qualifiés.

Support de boulonnage intégré pour les projets industriels

Les projets industriels impliquent souvent différentes tailles de boulons, structures de joints et conditions de fonctionnement.

Baier propose des outils dynamométriques électriques, sans fil, servoélectriques et hydrauliques enfichables, ainsi que des tendeurs de boulons hydrauliques, des pompes hydrauliques, des outils à brides et des accessoires associés.

Pour les distributeurs, les entrepreneurs EPC et les équipes de maintenance industrielle, une sélection coordonnée de produits peut :

· Simplifier l'approvisionnement en équipement

· Améliorer la compatibilité du système

· Réduire la communication entre plusieurs fournisseurs

· Soutenir la formation des opérateurs et la maintenance des équipements

· Rendre le service après-vente plus efficace

Liste de contrôle de sélection du système de boulonnage

Avant de sélectionner une clé dynamométrique ou un système de tension de boulon, confirmez les informations suivantes :

· Application et type de joint

· Taille, qualité et état des boulons ou des goujons

· Couple ou précharge cible spécifié

· Dégagement de travail disponible

· Point de réaction approprié

· Source d'alimentation préférée

· Conditions d'exploitation du site

· Précision et traçabilité requises

· Fonctionnement avec un seul outil ou plusieurs outils synchronisés

· Prises, bras de réaction, pompes, tuyaux et accessoires requis

· Exigences en matière d'étalonnage, de maintenance et de formation

Le boulonnage de précision commence par le bon processus

La sécurité industrielle se construit à travers de nombreux détails contrôlés. Un boulon peut être l"un des plus petits composants d"une machine ou d"une structure, mais sa précharge contribue à l"intégrité de l"ensemble du joint.

Le boulonnage de précision signifie sélectionner le bon outil, suivre la bonne procédure, vérifier le résultat et répéter le processus de manière cohérente.

C’est ainsi qu’un boulon devient partie intégrante d’un système industriel plus sûr et plus fiable.

Besoin d"aide pour sélectionner un système de boulonnage ?

Envoyez-nous la taille de votre boulon, le couple ou la précharge cible, l"application, le jeu de travail disponible et la source d"alimentation préférée. Baier vous aidera à recommander un outil et une configuration système appropriés.
