Dans des secteurs tels que le pétrole et le gaz, le traitement chimique, la construction navale et la production d'électricité, les raccords à brides sont des composants essentiels à l'intégrité structurelle et mécanique des systèmes de tuyauterie. Ces connexions boulonnées garantissent des joints sécurisés et sans fuite, capables de résister à des pressions, des températures et des environnements corrosifs extrêmes. Cependant, lors d'entretiens de routine, d'arrêts ou de réparations d'urgence, il devient nécessaire de démonter ou de remonter ces joints à bride de manière sûre et efficace. C'est là que les outils d'alignement de brides , et les outils de fermeture de bride deviennent essentiels.
L'utilisation correcte des outils pour brides peut réduire considérablement le risque de dommages aux brides et aux joints, minimiser les temps d'arrêt et garantir la sécurité des travailleurs. Cet article explorera les principes de fonctionnement, les applications et les avantages de ces outils, avec un accent particulier sur le séparateur à bride en tant que pièce essentielle du puzzle.
Qu'est-ce qu'un séparateur à bride ?
Objectif et fonctions principales

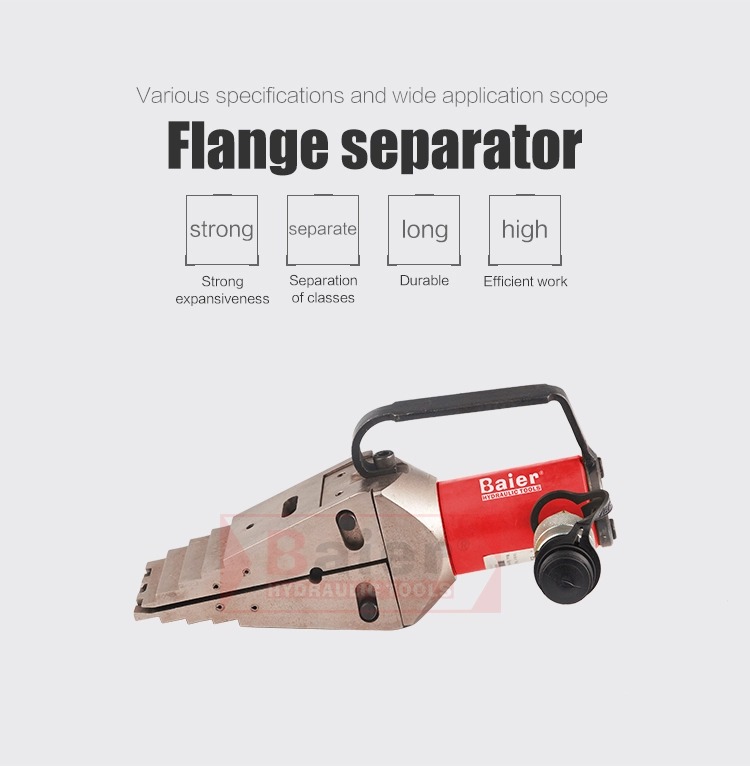

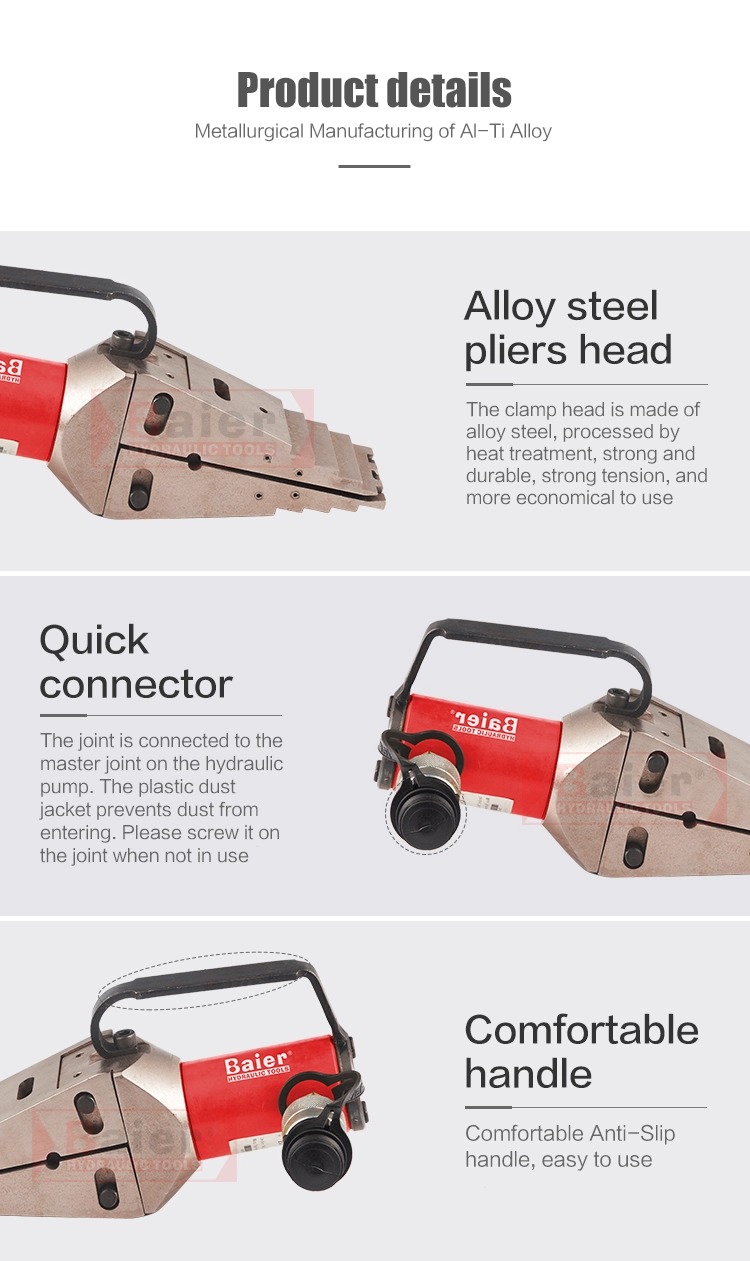

Un séparateur de brides , souvent appelé écarteur de brides, est un outil spécialisé conçu pour séparer les brides lors des activités de maintenance ou d'inspection. Ces outils sont essentiels pour créer un espace de travail sûr entre les connexions à brides, permettant aux techniciens de retirer les joints, d'insérer des outils ou d'effectuer une inspection et un nettoyage sans endommager les faces des brides ou les boulons.
Les séparateurs de bride fonctionnent en appliquant une force contrôlée, hydrauliquement ou mécaniquement, entre les faces de la bride pour les écarter progressivement. Ce processus doit être précis et contrôlé pour éviter de déformer les brides ou d'introduire des risques pour la sécurité des travailleurs manipulant l'équipement.
Contrairement aux marteaux ou aux pieds-de-biche (une pratique dangereuse et déconseillée), les séparateurs à bride assurent une séparation uniforme et contrôlée qui protège à la fois le personnel et les composants. Plus important encore, ils fournissent une méthode non destructive pour ouvrir les joints à brides, ce qui est crucial lorsqu'il s'agit de systèmes de grande valeur ou sous pression.
Comment fonctionnent les outils d'alignement de brides
Relever les défis du désalignement
Le désalignement des brides est un problème courant dans les systèmes de canalisations. Cela peut être dû à une dilatation thermique, à des contraintes mécaniques ou à des imprécisions d'installation. Des brides mal alignées peuvent entraîner une mauvaise étanchéité des joints, une répartition des contraintes des boulons ou même des dommages permanents aux faces des brides. Les outils d'alignement de brides sont conçus pour corriger ce problème en ajustant la position relative d'une bride par rapport à l'autre sans appliquer de force excessive.
Ces outils utilisent généralement des vérins mécaniques ou des systèmes hydrauliques pour appliquer une pression directionnelle qui repositionne l'une des brides. Certains outils d'alignement peuvent fournir une amplitude de mouvement de 360 degrés, offrant un contrôle précis pour corriger les désalignements verticaux, horizontaux et de rotation. Cela garantit que les brides sont parfaitement alignées avant le boulonnage, réduisant ainsi considérablement le risque de fuites ou de faiblesses structurelles.
Un alignement correct garantit non seulement l’intégrité du joint, mais prolonge également la durée de vie du raccord à bride. L'utilisation de ces outils pendant la phase de préparation des brides peut conduire à des calendriers de maintenance plus efficaces et à moins de pannes du système.
Le rôle des outils de fermeture de bride
Assurer une compression uniforme et un remontage sûr
Une fois les brides alignées et l’entretien nécessaire effectué, l’étape suivante est le remontage. Les outils de fermeture de bride aident à rassembler les brides de manière contrôlée et uniforme, garantissant que le joint est uniformément comprimé et que le couple des boulons est correctement réparti.
Ces outils appliquent une force progressive et symétrique aux brides pour éliminer les espaces et obtenir une étanchéité parfaite. Ils sont particulièrement utiles dans les applications à haute pression ou lorsqu'il s'agit de joints épais nécessitant une compression précise. Une fermeture incorrecte peut entraîner des irrégularités de contrainte des boulons ou des dommages à la face de la bride, ce qui peut compromettre l'ensemble de la connexion.
La plupart des outils de fermeture de brides sont portables et peuvent être actionnés manuellement ou hydrauliquement. En éliminant les incertitudes, ils améliorent la sécurité et la répétabilité des procédures de maintenance.
Types de séparateurs de brides et outils d'alignement
Conceptions mécaniques ou hydrauliques
Les outils pour brides sont disponibles dans une variété de conceptions et de capacités pour s'adapter à différents diamètres de tuyaux, types de brides et exigences industrielles. Voici une comparaison des types d'outils de bride courants :
| Type d'outil | Mécanisme | Application idéale | Avantages |
| Séparateur mécanique | Cric à vis | Brides petites à moyennes | Léger, aucune source d'alimentation nécessaire |
| Séparateur hydraulique | Bélier hydraulique | Brides grandes ou haute pression | Force élevée avec un minimum d'effort |
| Aligneur mécanique | Levier et Vis | Ajustements mineurs de désalignement | Portable et simple à utiliser |
| Aligneur hydraulique | Force hydraulique | Repositionnement précis des grandes brides | Alignement contrôlé et précis |
| Outil de fermeture de bride | Double effet | Étape finale de l'assemblage de la bride | Assure une compression uniforme du joint |
Les systèmes hydrauliques sont préférés dans les environnements exigeants en raison de leur capacité à générer une force élevée avec moins d’effort physique. Les versions mécaniques sont plus économiques et portables, ce qui les rend adaptées à une utilisation sur le terrain ou à des systèmes de canalisations plus petits.
La sélection du bon outil dépend de plusieurs facteurs, notamment la valeur nominale de la bride, la taille des boulons, l'environnement de travail et la précision requise. Il est essentiel d'adapter l'outil à la tâche à accomplir pour éviter d'endommager les composants ou de blesser quelqu'un.
Considérations de sécurité lors de l'utilisation d'outils à bride
Réduire les risques grâce à une technique appropriée
Travailler avec des systèmes sous pression et des brides lourdes comporte des risques inhérents. Les séparateurs de brides et les outils d'alignement sont conçus pour améliorer la sécurité, mais une mauvaise utilisation peut annuler ces avantages. Voici quelques considérations essentielles en matière de sécurité :
Inspectez les outils avant utilisation : Les outils endommagés ou usés peuvent tomber en panne sous la pression, provoquant des blessures ou des dommages matériels.
Comprendre les limites de charge : ne dépassez jamais la capacité spécifiée d’un outil. Une surcharge peut provoquer une défaillance mécanique.
Utilisez un équipement de protection individuelle (EPI) : Les gants de sécurité, les lunettes de protection et les bottes à embout d'acier ne sont pas négociables.
Dépressurisez d'abord les systèmes : vérifiez toujours qu'il n'y a pas de pression résiduelle dans la conduite avant de tenter la séparation.
Appliquer la force uniformément : une pression asymétrique ou inégale peut déformer la bride ou les boulons à pression.
La formation est également un élément clé. Les opérateurs doivent être formés non seulement au fonctionnement des outils, mais également à l'interprétation des signes de contrainte sur les brides, de dommages aux joints ou de mauvais alignement. Dans les environnements à haut risque comme les plateformes offshore ou les usines chimiques, même des erreurs mineures peuvent avoir des conséquences catastrophiques.
FAQ sur les séparateurs de brides et les outils pour brides
Q1 : Les séparateurs de bride peuvent-ils être utilisés sur toutes les tailles de bride ?
R : Les séparateurs de brides sont disponibles en différentes tailles et types pour s'adapter aux dimensions de brides standard des normes ANSI, ASME ou DIN. Cependant, la sélection de l'outil doit correspondre à la taille de bride et à la pression nominale spécifiques pour un fonctionnement sûr.
Q2 : De quels matériaux sont fabriqués les outils à bride ?
R : La plupart des outils à brides sont fabriqués à partir d'acier ou d'alliages à haute résistance pour résister aux contraintes répétées et aux environnements corrosifs. Les modèles hydrauliques peuvent inclure des composants composites pour réduire le poids.
Q3 : Ai-je besoin d’outils séparés pour ouvrir et fermer les brides ?
R : Oui. Les séparateurs de brides sont conçus pour ouvrir les joints, tandis que les outils de fermeture de brides sont conçus pour un remontage précis. L’utilisation de l’un à la place de l’autre peut entraîner un mauvais fonctionnement ou endommager la bride.
Q4 : Combien de temps faut-il pour séparer une bride ?
R : Selon la taille de la bride et le type de séparateur utilisé, le processus peut prendre de quelques minutes à une heure. Les outils hydrauliques sont généralement plus rapides que les outils mécaniques.
Q5 : Est-il nécessaire d’utiliser des outils d’alignement à chaque fois ?
R : Pour les systèmes de haute précision ou critiques, oui. Même un léger désalignement peut entraîner des problèmes à long terme. L'utilisation régulière d'outils d'alignement garantit une étanchéité constante et réduit les coûts de maintenance futurs.
Conclusion
Dans les environnements industriels modernes, la précision, la sécurité et l’efficacité ne sont pas négociables. L'utilisation d' outils d'alignement de brides de , séparateurs de brides et d'outils de fermeture de brides joue un rôle crucial dans la réalisation de ces objectifs. Ils permettent des flux de travail plus sûrs, prolongent la durée de vie des systèmes de tuyauterie et réduisent les temps d'arrêt opérationnels.
Comprendre comment fonctionnent ces outils et quand les utiliser permet aux équipes de maintenance de prendre des décisions éclairées lors des arrêts et des réparations. Des conduites de services publics de petit diamètre aux énormes pipelines offshore, les outils à brides garantissent que le démontage et le remontage des joints à brides sont exécutés avec précision et confiance.
