Série BROL
Baier
8467890000

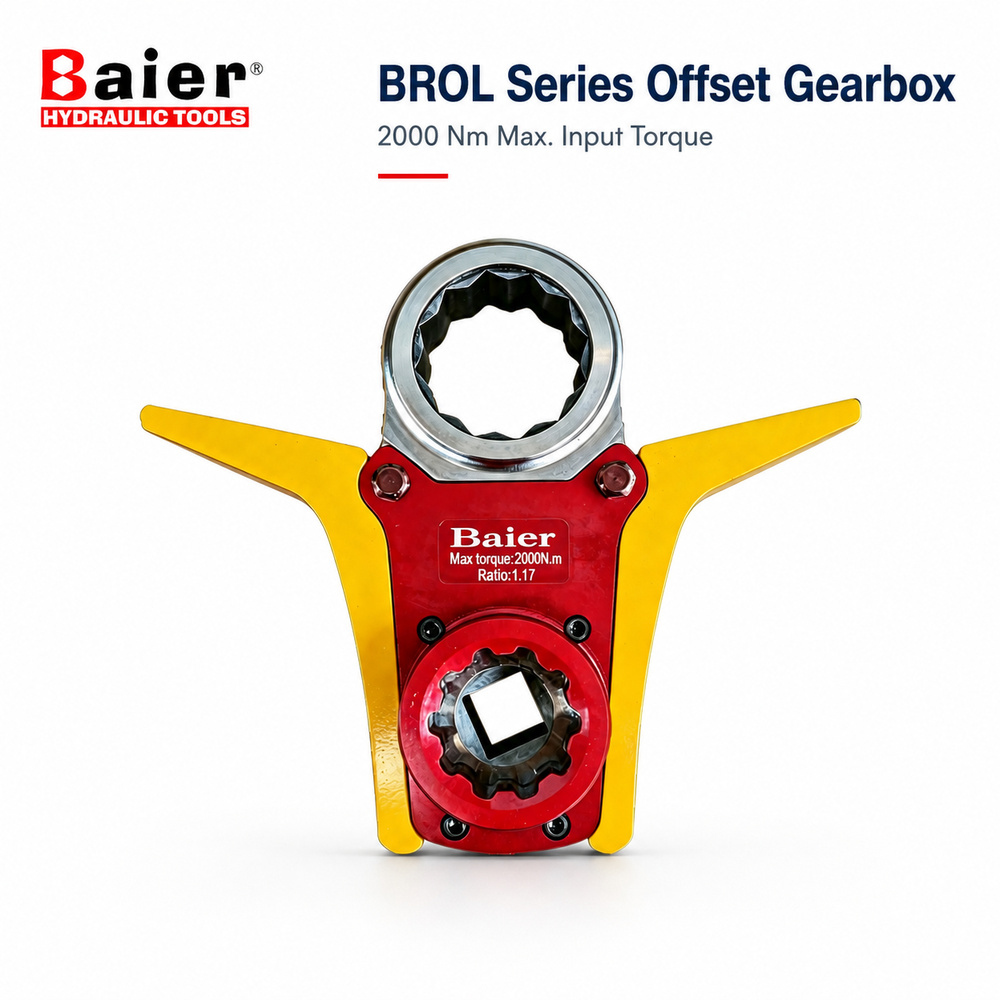

La boîte de vitesses décalée de la série BROL éloigne la position de travail de l"axe de la clé dynamométrique, permettant à la tête de travail d"atteindre les écrous situés à proximité des murs, des cadres structurels ou des boulons adjacents.
Conçu comme un accessoire d"engrenage décalé pour les clés dynamométriques électriques et sans fil compatibles, il constitue une solution pratique pour le boulonnage industriel où l"alignement direct des outils n"est pas possible.
Couple d"entrée maximal : 2 000 Nm
Taux de conversion : 1,17
Tailles de la tête de travail : 36 à 60 mm
Structure : détachable et interchangeable

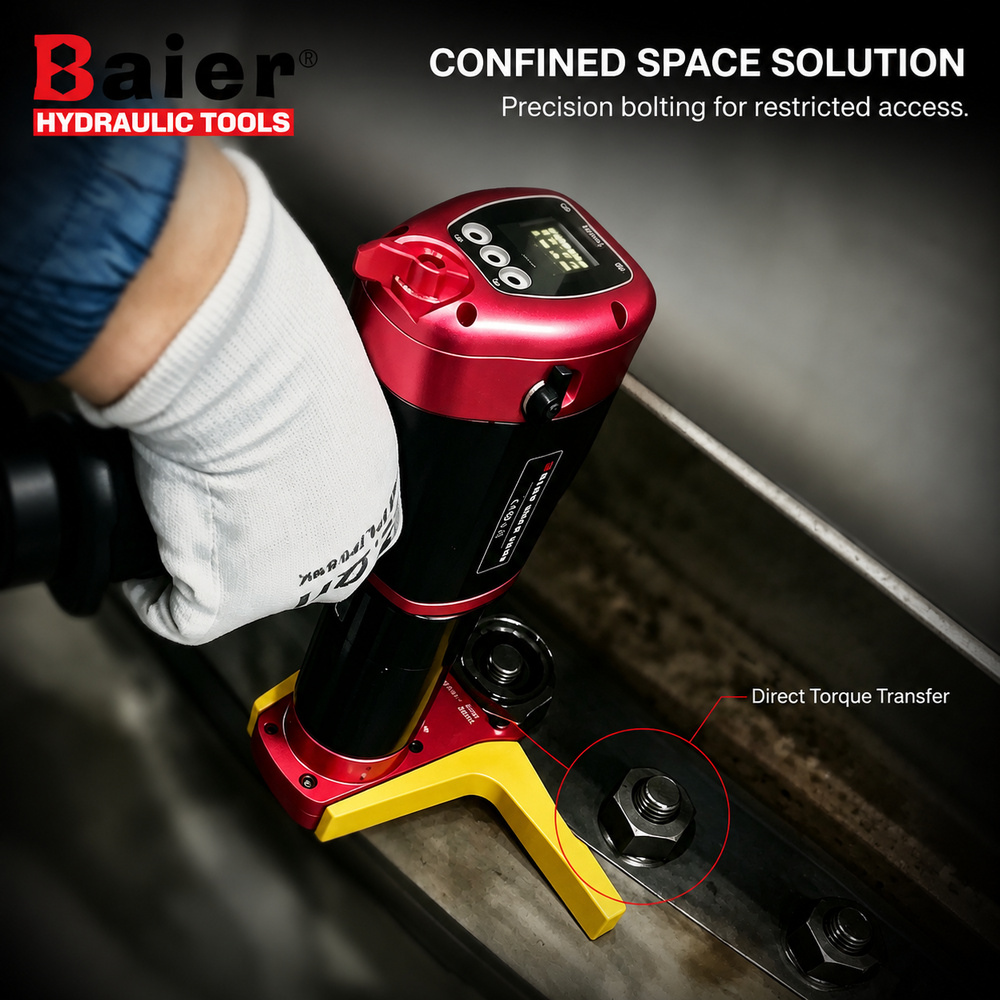

Lorsqu"une clé dynamométrique conventionnelle ne peut pas s"aligner directement avec l"écrou, la boîte de vitesses décalée BROL transfère le couple à une tête de travail décalée. Cela le rend adapté aux groupes de boulons rapprochés, aux brides étroites, aux cadres de machines et aux fixations positionnés près des murs ou d"autres obstacles.
La structure de réaction doit être placée contre un point d"appui stable avant l"opération.
Conçu pour le boulonnage industriel à accès restreint, le système BROL combine un couple d"entrée maximum autorisé de 2 000 Nm avec un rapport de conversion de couple défini de 1,17. Sa construction amovible permet d"installer différentes têtes de travail en fonction de la taille d"écrou requise.

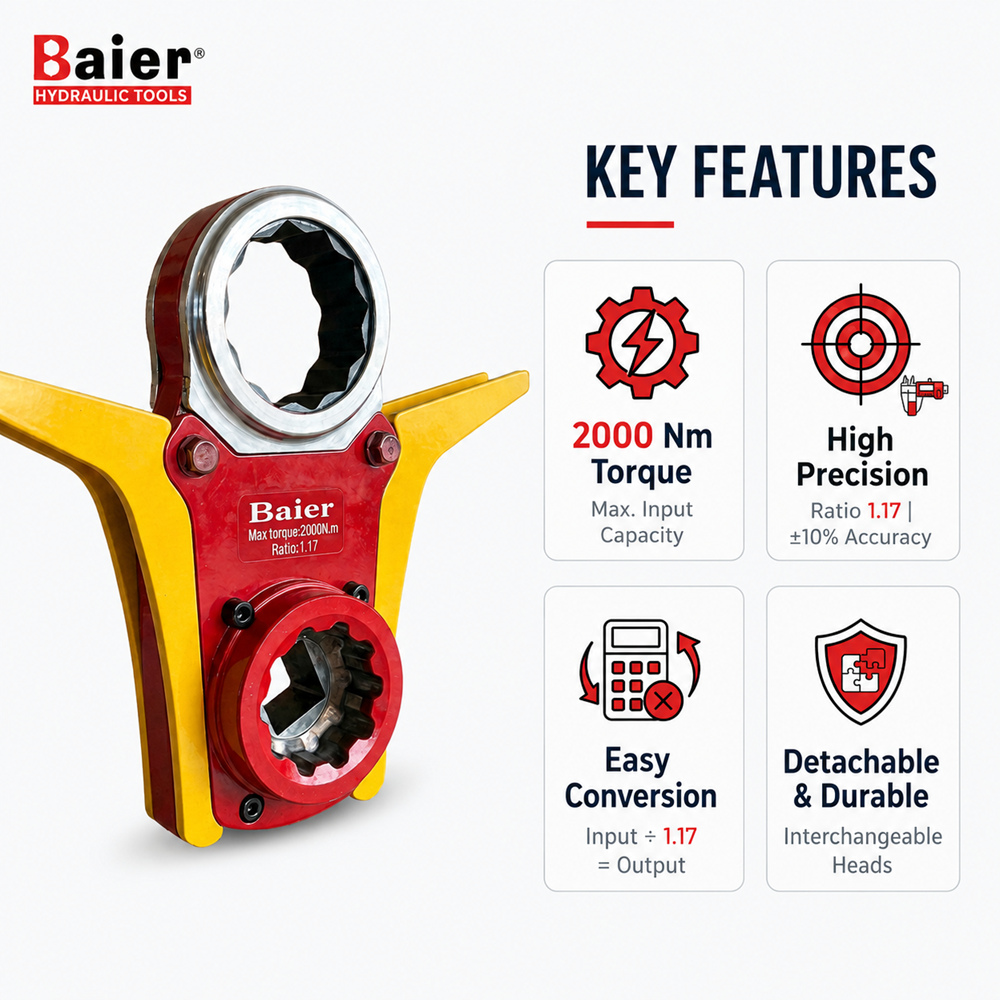

Principales fonctionnalités
Capacité d'entrée de 2 000 Nm
Couple d'entrée maximum autorisé pour toutes les configurations répertoriées.
1.17 Taux de conversion
Conversion de couple définie pour les paramètres d'entrée et de sortie.
Précision de couple spécifiée
Précision de couple déclarée de ±10 %.
Têtes de travail amovibles
Têtes interchangeables pour différentes tailles d'écrous et conditions d'installation.

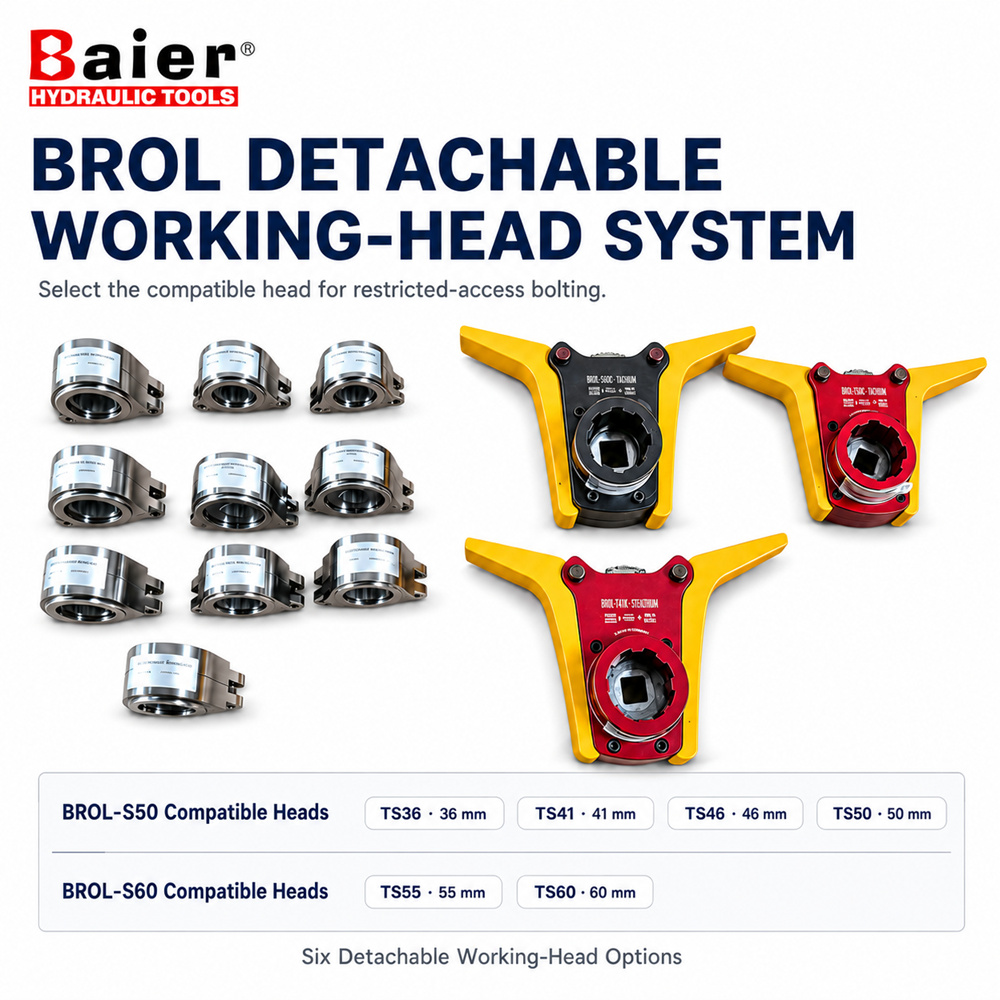

Sélectionnez la tête de travail en fonction de la dimension des surplats de l"écrou. Le corps de la boîte de vitesses BROL-S50 accepte quatre tailles de têtes de travail, tandis que le corps BROL-S60 accepte deux têtes de travail plus grandes.
Corps de boîte de vitesses | Tête de travail compatible | Taille de l"écrou AF |
|---|---|---|
BROL-S50 | TS36 | 36 mm |
BROL-S50 | TS41 | 41 millimètres |
BROL-S50 | TS46 | 46 millimètres |
BROL-S50 | TS50 | 50 millimètres |
BROL-S60 | TS55 | 55 millimètres |
BROL-S60 | TS60 | 60 millimètres |
Guide de sélection
Veuillez fournir la taille de l"écrou AF, le couple de sortie requis, le modèle de clé, la taille de l"entraînement carré et le jeu disponible lors de la demande de sélection de modèle.
Étant donné que le couple passe par la boîte de vitesses décalée, le réglage d'entrée de la clé dynamométrique doit être calculé à l'aide du rapport de conversion de 1,17.

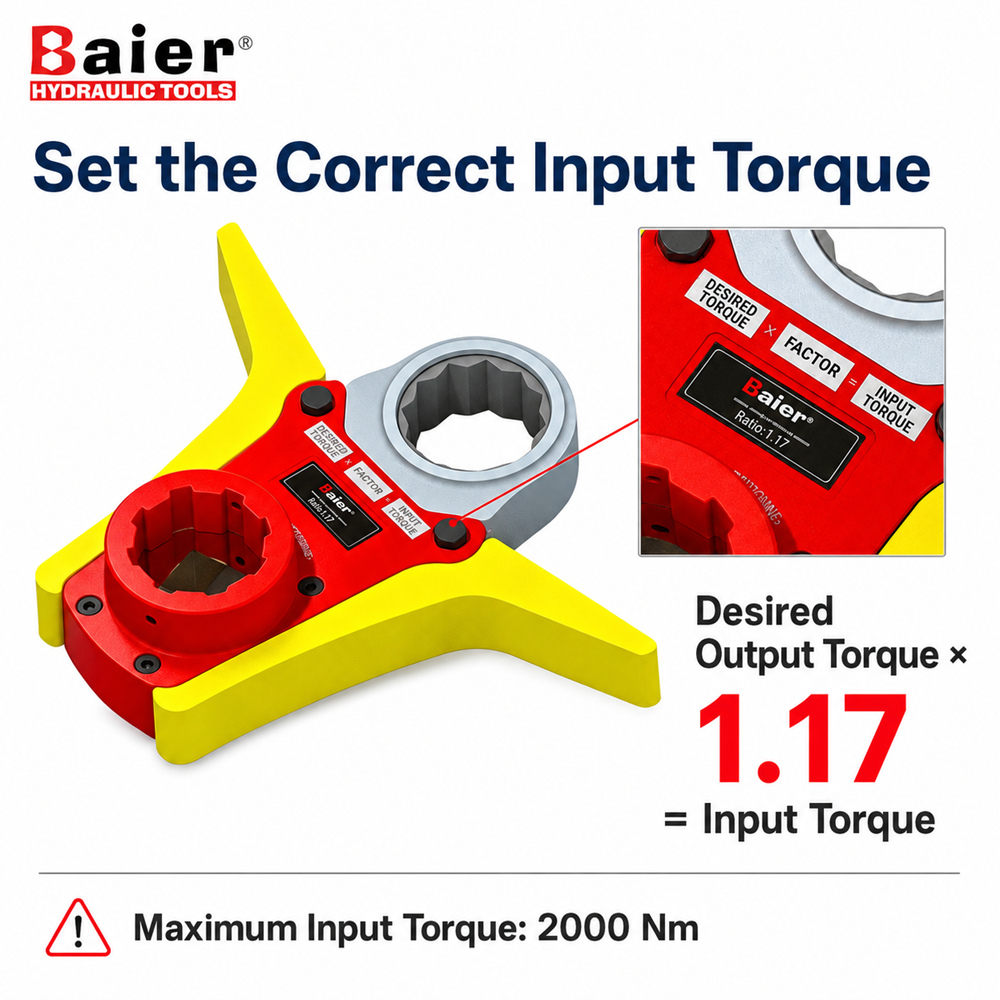

Formule:
Couple d"entrée = Couple de sortie souhaité × 1,17
Couple de sortie = Couple d"entrée ÷ 1,17
Par exemple:
Pour un couple de sortie souhaité de 1 000 Nm :
1 000 Nm × 1,17 = 1 170 Nm de couple d"entrée
Réglez la clé dynamométrique compatible sur 1 170 Nm pour obtenir le couple de sortie requis de 1 000 Nm dans les conditions de conversion spécifiées.
Note de sécurité
Ne dépassez jamais le couple d"entrée maximal autorisé de 2 000 Nm.
La boîte de vitesses décalée BROL se compose d"un corps de boîte de vitesses et d"une tête de travail amovible. Cette construction modulaire permet de sélectionner et de remplacer la tête de travail appropriée en fonction de la taille de l"écrou et de l"espace d"installation disponible.

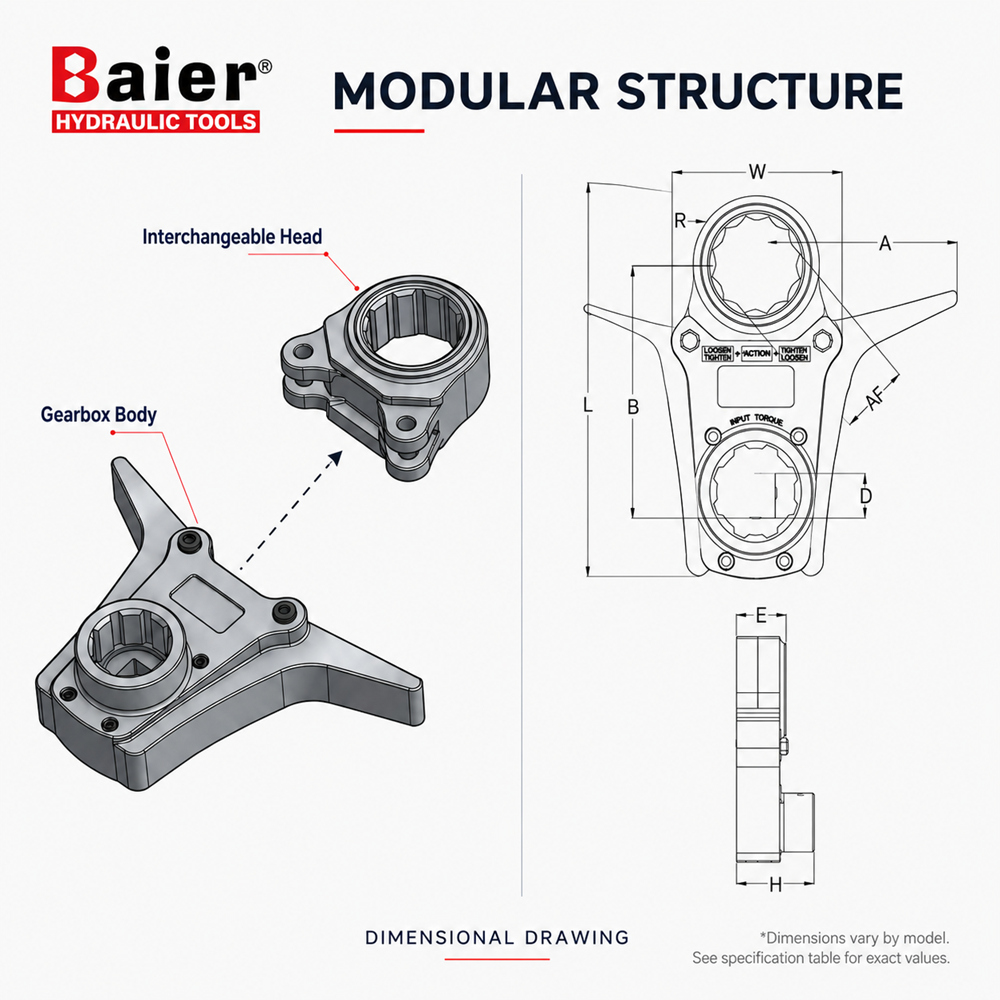

Les dimensions hors tout varient selon le corps de la boîte de vitesses et la configuration de la tête de travail. Confirmez les dimensions W, R, A, L, B, AF, D, E et H avant de commander.
Spécification
Paramètre | Spécification |
|---|---|
Type de produit | Boîte de vitesses décalée / Fixation d"engrenage décalé |
Série | BROL |
Modèles de corps de boîte de vitesses | BROL-S50, BROL-S60 |
Couple d"entrée maximal | 2000 Nm |
Rapport de conversion de couple | 1.17 |
Précision de couple déclarée | ±10% |
Tailles des têtes de travail | 36, 41, 46, 50, 55 et 60 mm |
Structure de la tête de travail | Détachable et interchangeable |
Matériau principal | Acier allié à haute résistance |
Protection des surfaces | Traitement protecteur résistant à la corrosion |
Application | Boulonnage industriel à accès restreint |
Outil compatible | Clé dynamométrique électrique ou sans fil compatible |
Serrage et retrait | Soutenu |
Configuration finale | Confirmer avant de commander |
Besoin d"aide pour sélectionner la configuration BROL correcte ?
Envoyez-nous la taille de votre écrou AF, le couple de sortie requis, le modèle de clé dynamométrique, la taille de l"entraînement carré et le dégagement d"installation disponible. Baier recommandera la configuration appropriée du corps de boîte de vitesses et de la tête de travail.
Assistance en usine pour les acheteurs industriels mondiaux
Baier aide les acheteurs internationaux dans la sélection des modèles, l"adaptation des systèmes, la fourniture de pièces de rechange, le service après-vente et la coopération avec les OEM ou les distributeurs.
Prise en charge de la sélection du modèle
Garantie de 12 mois
Pièces de rechange disponibles
Coopération OEM et distributeur
Non. Le BROL est un accessoire de boîte de vitesses déporté utilisé avec une clé dynamométrique électrique ou sans fil compatible.
Comment sélectionner la bonne tête de travail ?
Sélectionnez la tête de travail en fonction de la taille des surplats de l"écrou et confirmez qu"un dégagement d"installation suffisant est disponible.
Comment le couple d’entrée est-il calculé ?
Multipliez le couple de sortie souhaité par 1,17. Ne dépassez jamais le couple d"entrée maximum autorisé de 2 000 Nm.
Un corps de boîte de vitesses peut-il utiliser différentes têtes de travail ?
Oui. BROL-S50 prend en charge les têtes de 36, 41, 46 et 50 mm. BROL-S60 prend en charge les têtes de 55 et 60 mm.
