Clés dynamométriques hydrauliques à entraînement carré ou à profil bas : comment choisir pour les applications à jeu limité

Clés dynamométriques hydrauliques à entraînement carré ou à profil bas : comment choisir pour les applications à jeu limité

Pour le boulonnage industriel, la capacité de couple ne représente qu’une partie du choix des outils. Une clé peut atteindre le couple requis et rester inutilisable si le boîtier, la douille, la cassette ou le point de réaction ne s"adapte pas au joint. C"est pourquoi l"espace disponible doit être vérifié avant de commander une clé dynamométrique hydraulique.

Les deux configurations les plus courantes sont la clé dynamométrique hydraulique à entraînement carré et la clé dynamométrique hydraulique à profil bas ou de type cassette. Chacun résout un problème d’accès différent. Le bon choix dépend de la géométrie du joint, de la taille des écrous, du couple cible, du point de réaction et de la configuration du système hydraulique.

Qu"est-ce qu"une clé dynamométrique hydraulique à entraînement carré ?

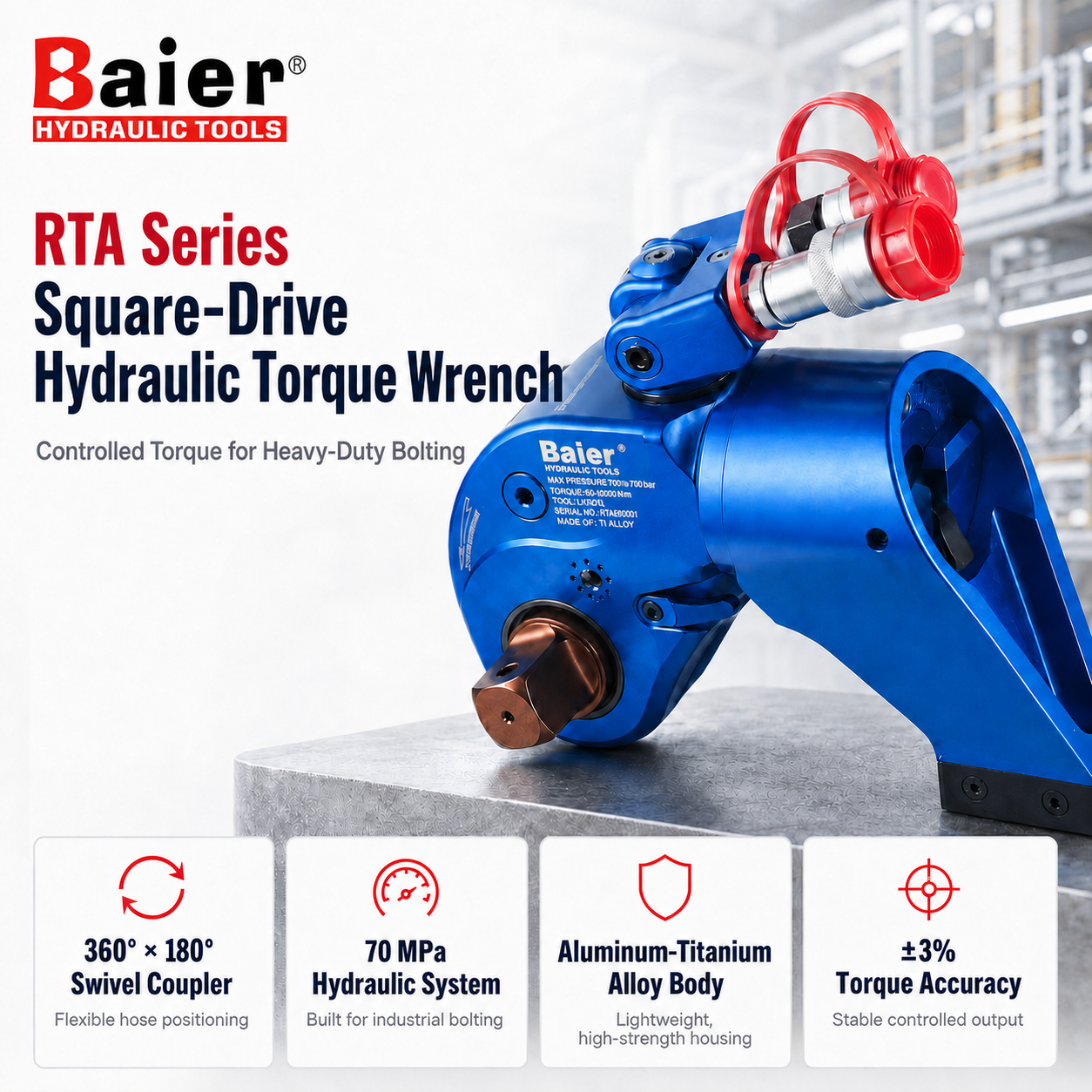

Une clé à entraînement carré utilise une douille amovible pour engager l'écrou ou la tête du boulon. de Baier La clé dynamométrique hydraulique à entraînement carré de la série RTA couvre 167 à 69 283 Nm et utilise un bras de réaction réglable à 360 degrés avec un accouplement pivotant de 360 ​​degrés x 180 degrés. Sa disposition de douilles interchangeables le rend pratique lorsqu'une tête motrice doit servir plusieurs tailles d'écrous.

Choisissez une conception à entraînement carré lorsqu"il y a suffisamment d"espace au-dessus et autour de la fixation pour la douille, le boîtier de clé et le bras de réaction. Il s"agit souvent du choix le plus flexible pour l"entretien général, les travaux de brides et les projets impliquant plusieurs tailles de fixations.

• Les douilles interchangeables prennent en charge différentes tailles d'écrous.

• Une large plage de couples convient au boulonnage industriel général.

• Le bras de réaction doit reposer contre une surface de réaction stable et approuvée.

• La hauteur combinée de la douille et de l'outil doit s'adapter à l'espace vertical disponible.

Qu"est-ce qu"une clé dynamométrique hydraulique à profil bas ?

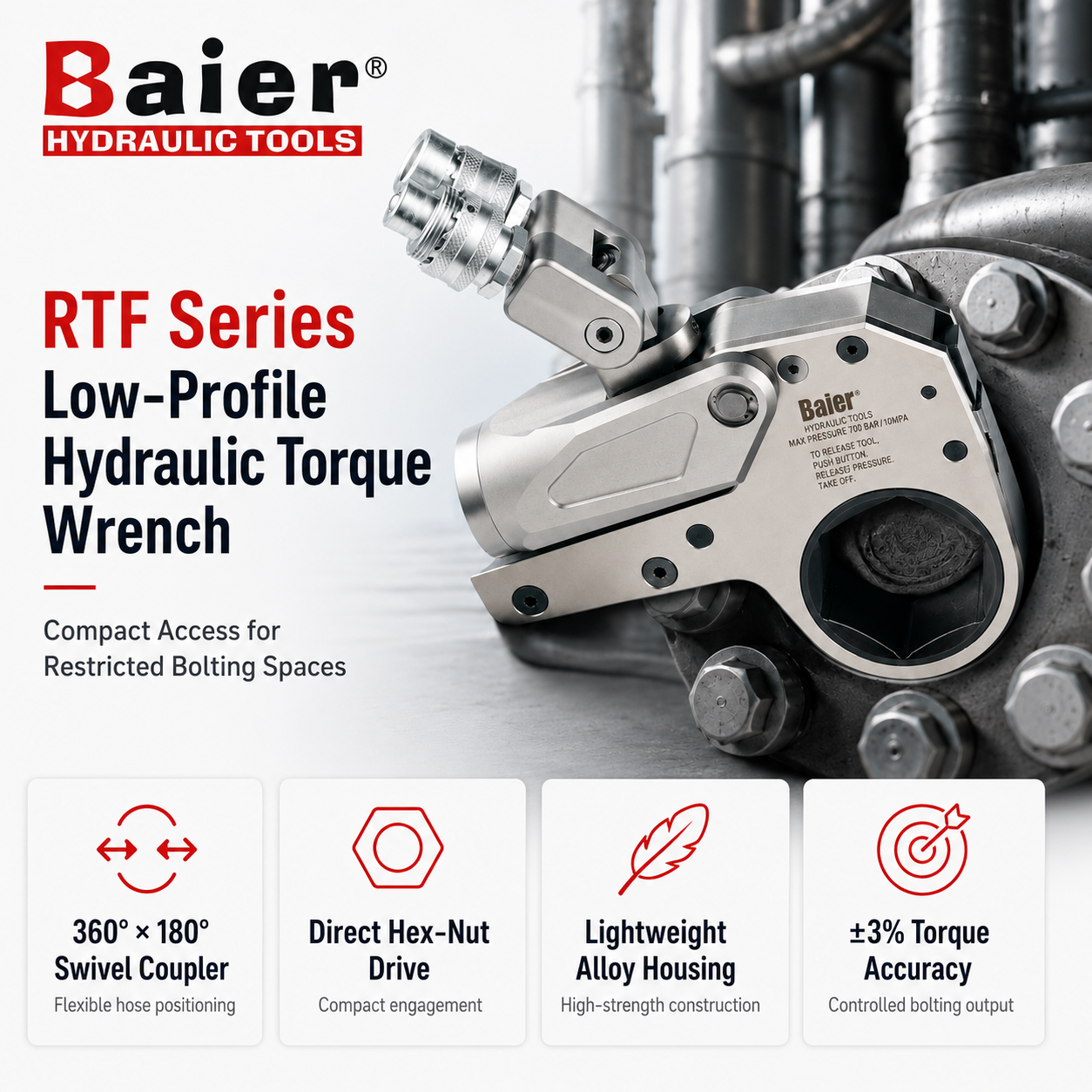

Une clé à profil bas sépare la tête hydraulique d'une cassette interchangeable ou d'une tête de travail. La cassette s'engage dans l'écrou hexagonal directement sur le côté. La clé dynamométrique hydraulique à profil bas de la série RTF couvre 232 à 44 593 Nm et est conçue pour les joints où une clé à entraînement carré et une douille conventionnelles seraient trop hautes.

Choisissez une conception à profil bas lorsque le dégagement vertical est la principale restriction, comme dans le cas des brides de tuyaux, des bases d"équipement, des machines compactes et d"autres assemblages rapprochés. La cassette doit toujours être sélectionnée pour la taille correcte des surplats d"écrou, et ses dimensions extérieures doivent être vérifiées par rapport aux obstructions à proximité.

• La cassette fine réduit la hauteur nécessaire au dessus de l'écrou.

• L'engagement direct des écrous hexagonaux est utile dans les joints à jeu réduit.

• Différentes tailles d'écrous nécessitent normalement des tailles de cassette ou de tête de travail correspondantes.

• La saillie du goujon, la largeur de la cassette et la surface de réaction disponible doivent encore être vérifiées.

Square Drive vs Low Profile : comparaison rapide

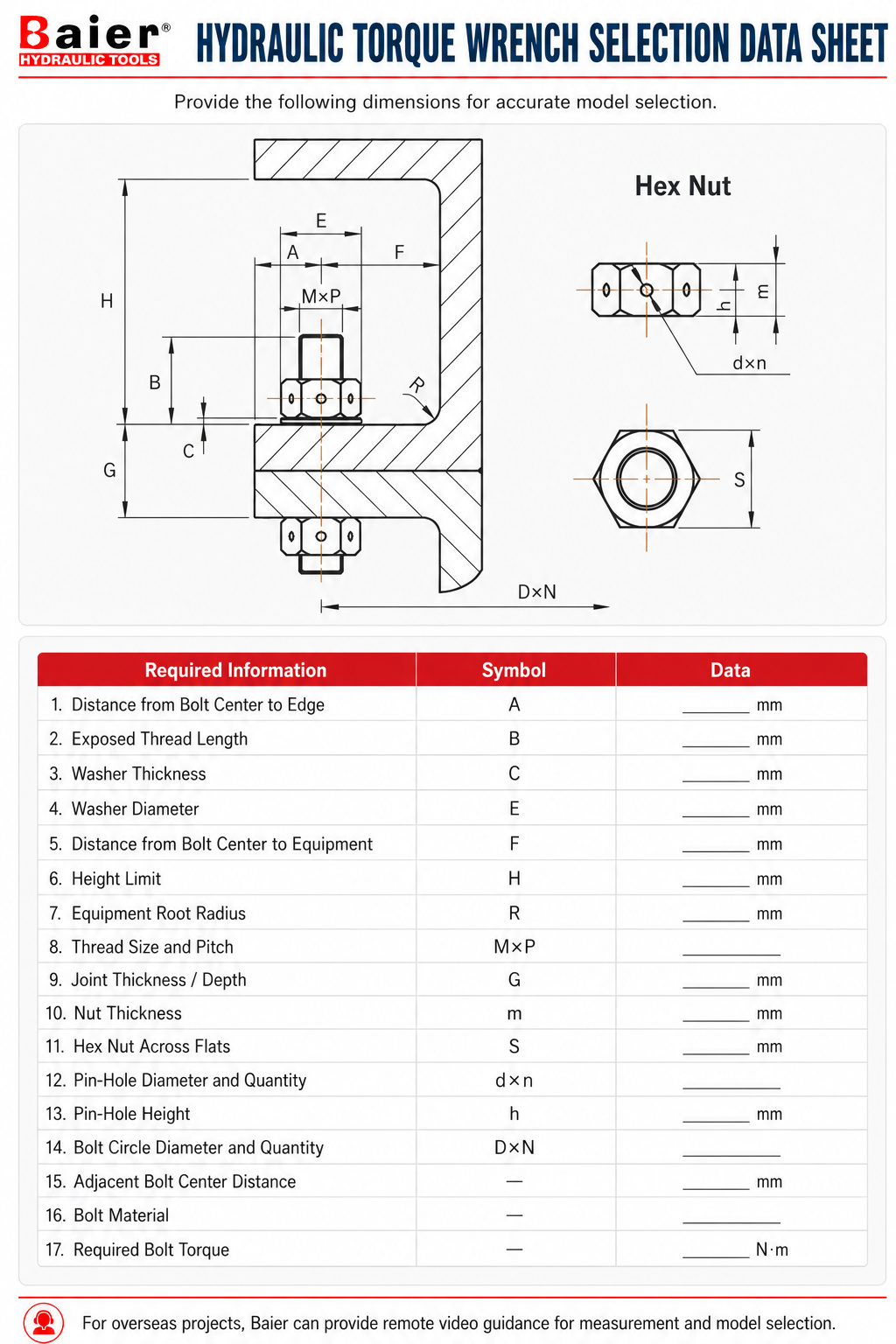

Quelles mesures de site sont les plus importantes ?

Ne sélectionnez pas la clé à partir d’une seule photo. Commencez par deux mesures de jeu principales, puis fournissez les données de joint nécessaires pour confirmer la configuration complète.

1. Dégagement radial : mesurez depuis l’axe de la fixation jusqu’à l’obstruction la plus proche. Cela permet de déterminer si le corps de la clé, la cassette et le dispositif de réaction peuvent s'adapter autour du joint.

2. Dégagement vertical : mesurez du haut de l'écrou ou du goujon jusqu'à l'obstruction située au-dessus. Cela détermine si une clé à entraînement carré et une douille peuvent être installées ou si une cassette à profil bas est requise.

Fournissez également les informations suivantes :

• Taille et pas du filetage des boulons et dimension des surplats de l'écrou

• Couple de serrage ou de desserrage requis

• Longueur de goujon exposée au-dessus de l'écrou

• Surface de réaction disponible et sens de serrage

• Photos ou vidéo claires montrant l'articulation complète et les obstructions à proximité

• Détails de la pompe hydraulique, du tuyau et du raccord si l'équipement existant est réutilisé

Assistance vidéo à distance pour les projets à l"étranger

Pour les projets à l’étranger, la sélection peut commencer sans visite sur place en personne. Baier peut fournir un guidage vidéo à distance afin que l"ingénieur ou le distributeur du client mesure les points de référence corrects pendant que le joint est visible sur la caméra.

Un flux de travail de sélection à distance typique est :

1. Envoyez les spécifications du boulon, le couple cible, la description de l'application et les photos de présentation.

2. Rejoignez un appel vidéo avec un ruban à mesurer ou un pied à coulisse disponible au niveau du joint.

3. Mesurez la taille de l'écrou, le jeu radial, le jeu vertical, la saillie du goujon et la zone de réaction proposée sous guidage.

4. Baier examine l'enveloppe de l'outil, la taille de la douille ou de la cassette, la disposition de réaction et la compatibilité du système hydraulique.

5. Le client reçoit un modèle et une configuration recommandés pour la vérification finale sur le chantier avant l'opération.

Quand est-il judicieux de conserver les deux types ?

Un même projet peut contenir plusieurs géométries communes. Les positions à bride ouverte peuvent convenir à une clé à entraînement carré, tandis que les positions encastrées ou rapprochées sur le même actif peuvent nécessiter une cassette à profil bas. Les distributeurs et les équipes de maintenance qui servent plusieurs secteurs peuvent donc garder les deux systèmes disponibles, ainsi que les douilles et têtes de travail les plus fréquemment utilisées.

Si aucune des configurations standards ne convient, ne forcez pas l’outil en position et n’improvisez pas le point de réaction. Partagez le dessin commun et les mesures pour l"évaluation d"un bras de réaction, d"une douille, d"une tête de travail ou d"une autre configuration technique appropriée.

Liste de contrôle de sélection finale

• Le couple requis se situe dans la plage de fonctionnement spécifiée du modèle sélectionné.

• La taille de l'écrou ou de la tête de boulon correspond à la douille ou à la cassette.

• Les jeux verticaux et radiaux sont suffisants pour l'enveloppe complète de l'outil.

• Un point de réaction stable est disponible et approuvé pour la direction de la charge.

• La pression de la pompe, les flexibles et les raccords sont compatibles avec le système de clé.

• La configuration finale a été vérifiée par rapport aux dimensions réelles du chantier.

Besoin d"aide pour confirmer l"ajustement ?

Envoyez à Baier vos spécifications de boulons, votre couple cible, vos mesures de dégagement et vos photos de chantier. Pour les clients étrangers, nous pouvons organiser un guidage vidéo à distance pour la mesure, la sélection du modèle, la configuration et le fonctionnement en fonction des instructions fournies. Notre équipe vous aidera à évaluer si une clé dynamométrique hydraulique à entraînement carré ou à profil bas est le point de départ le plus approprié pour votre application.
