Clé dynamométrique sans fil BRDC-SS4000 pour de maintenance d'éolienne

Brève description

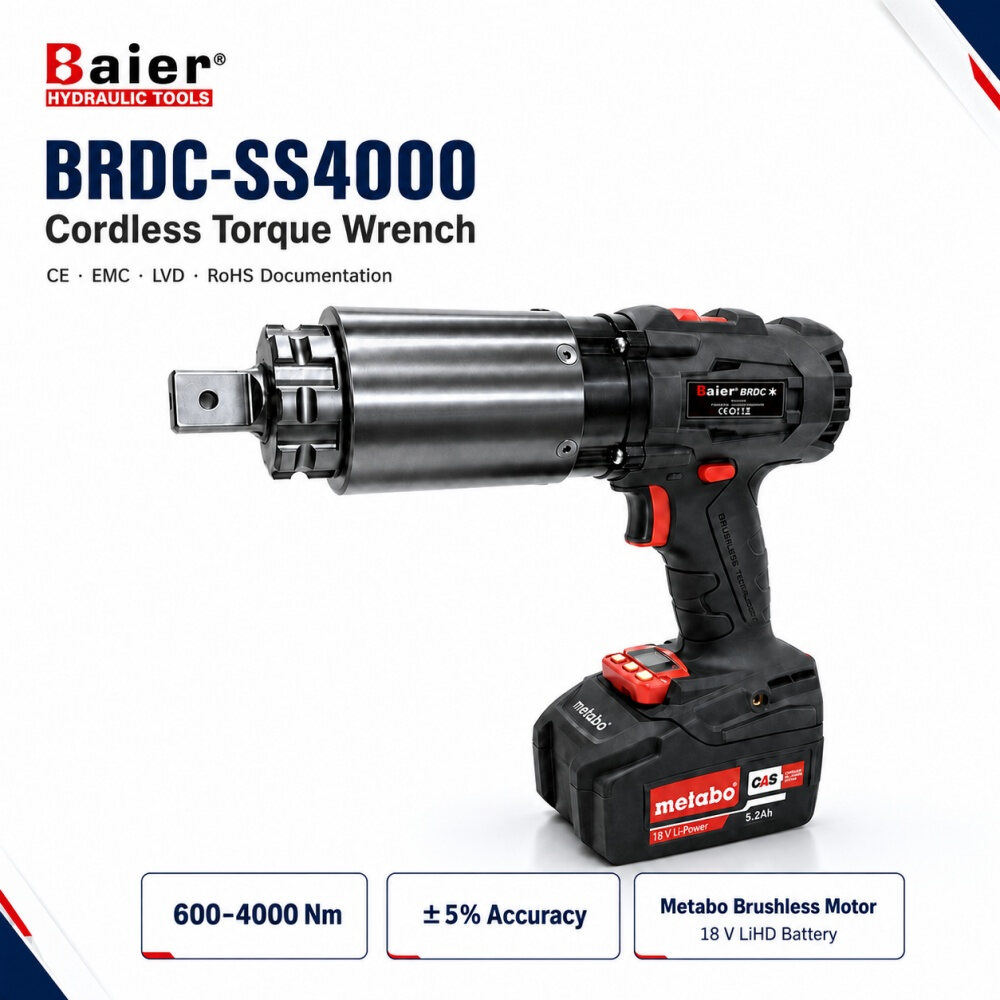

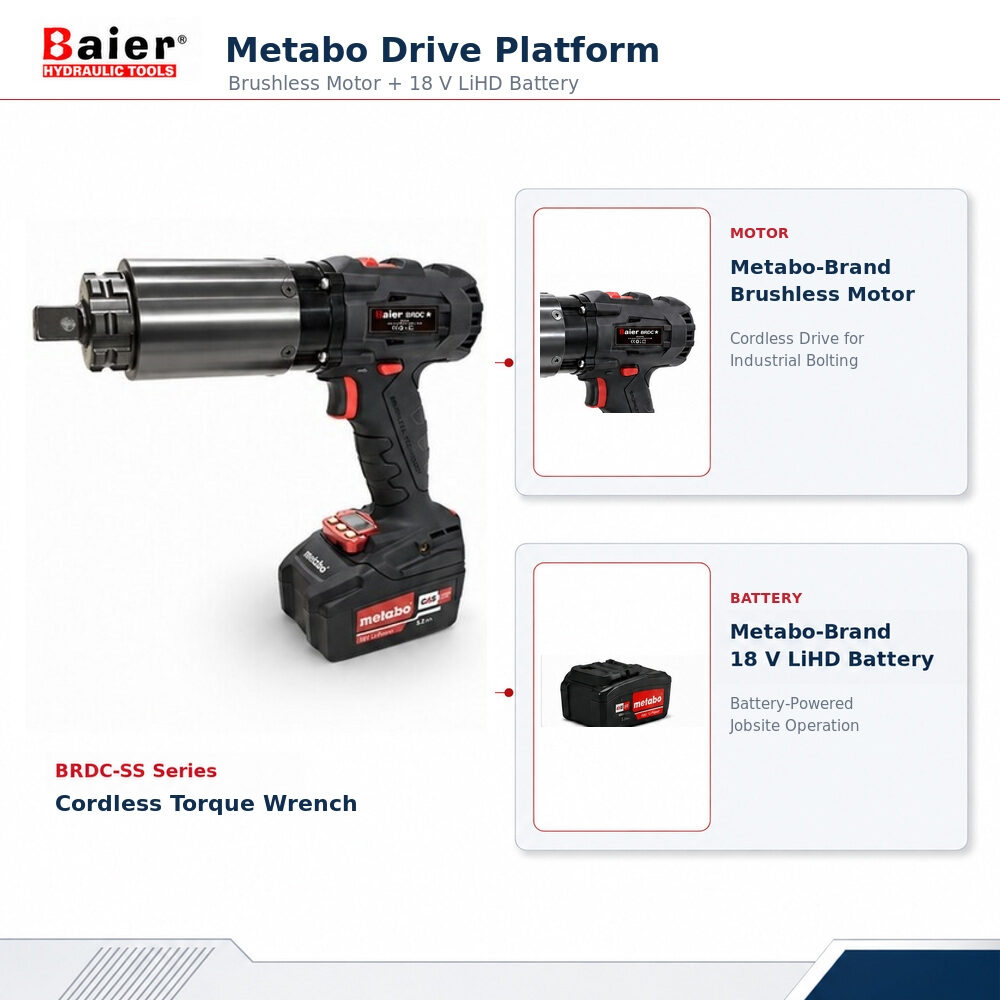

La Baier BRDC-SS4000 est une clé dynamométrique sans fil contrôlée et sans impact pour certaines tâches d'assemblage et de maintenance d'éoliennes. Il fournit 600 à 4 000 Nm grâce à un entraînement carré de 1 pouce avec une précision de couple de ± 5 % et une répétabilité de ± 2 %. Son moteur sans balais de marque Metabo et sa batterie LiHD 18 V de marque Metabo prennent en charge le boulonnage surélevé, à distance et dans la zone de la nacelle sans câble d'alimentation externe, pompe hydraulique ou tuyau.

Quatre points forts du front-end

CTA principal

la sélection du modèle de demande

Pourquoi il convient à certaines tâches de boulonnage d'éoliennes

Accès sans fil

Travaillez dans des zones élevées et éloignées sans acheminer un câble d'alimentation externe, un tuyau hydraulique ou une pompe jusqu'au point de serrage.

Sortie de couple contrôlée

Le réglage numérique du couple, la précision de ± 5 % et la répétabilité de ± 2 % permettent un serrage contrôlé au sein de la gamme de modèles.

Options de données de projet

Les configurations prises en charge peuvent stocker des enregistrements de serrage et ajouter une connectivité Wi-Fi, Bluetooth ou 4G pour les besoins en données du projet.

Correspondance des points de réaction

Les bras de réaction standard et personnalisés peuvent être évalués en fonction de la géométrie des articulations, de l'espace disponible et du point de réaction réel.

Note de sélection du modèle

Pour   un fonctionnement répétitif de routine, le couple de travail spécifié doit normalement rester égal   ou inférieur à environ 80 % du maximum du modèle - environ 3 200 Nm pour   le BRDC-SS4000.

Section des applications des éoliennes

Applications typiques des éoliennes

·       Montage et service d'équipements de nacelle

·       Boulonnage de la boîte de vitesses et du lit du générateur

·       Connexions de moyeu et de roulement sélectionnées

·       Fixations sélectionnées pour le système de lacet

·       Remplacement des composants et maintenance programmée

·       Travaux sur le terrain en hauteur où des câbles ou des tuyaux externes restreignent l'accès

Données techniques

Sections de fonctionnalités

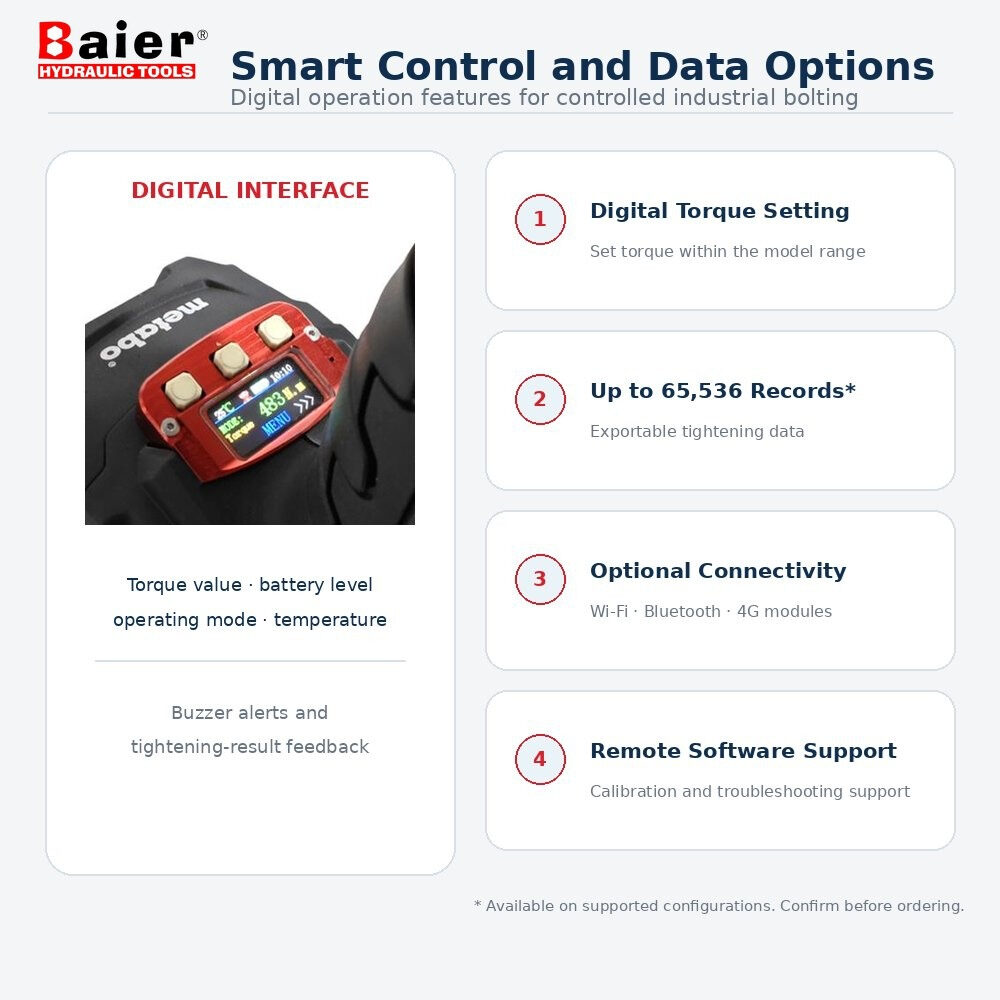

Options de contrôle numérique et de données de serrage

L'interface numérique affiche des informations de fonctionnement, notamment la valeur du couple, le niveau de la batterie, le mode de fonctionnement et la température. Les alertes sonores et les retours sur les résultats de serrage assistent l'opérateur pendant le cycle de serrage.

Le stockage des données, l'exportation, la prise en charge logicielle à distance et les modules de connectivité dépendent de la configuration. Confirmez les fonctions requises avant de commander.

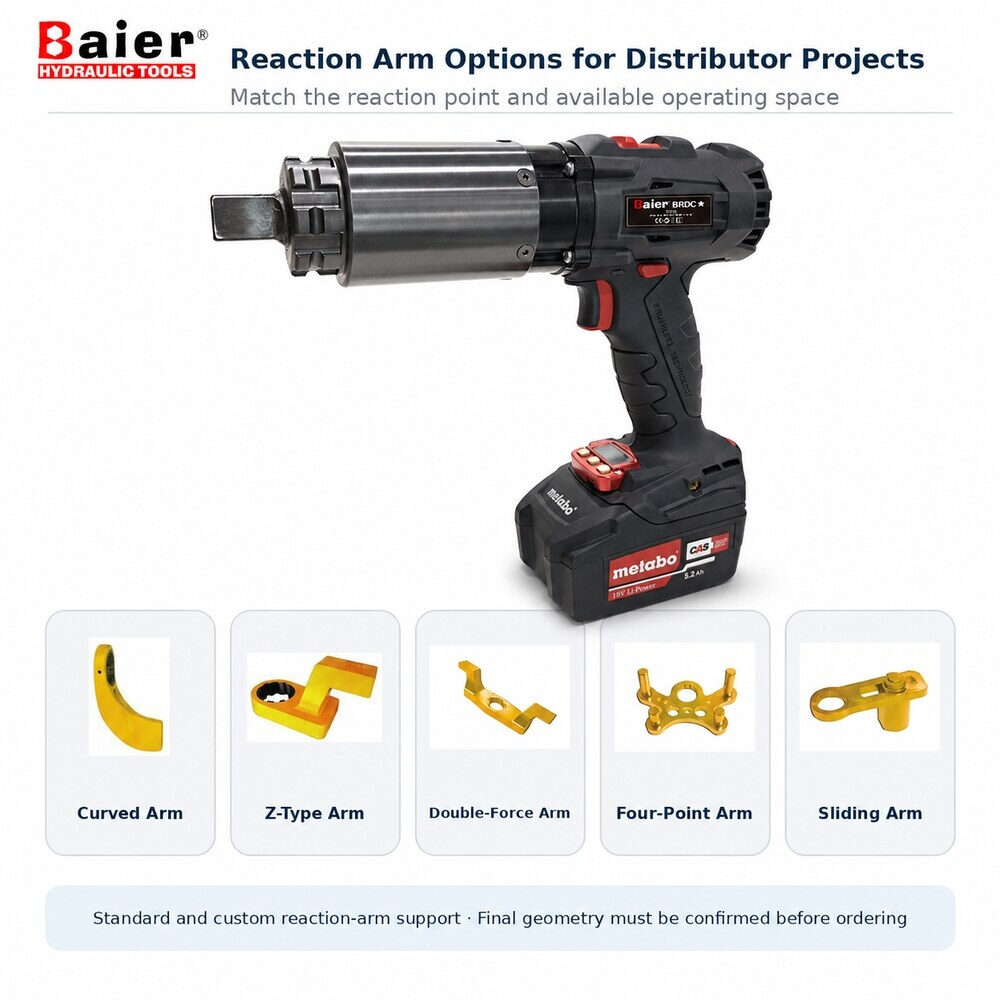

Options de bras de réaction pour les projets d'éoliennes

La géométrie du bras de réaction doit correspondre au point d'appui réel et à l'espace opérationnel disponible. Baier peut évaluer les options standard incurvées, de type Z, à double force, à quatre points et à bras coulissants, ainsi que la géométrie personnalisée pour les projets confirmés.

Fournissez des photographies ou des dessins communs, la taille de l'emboîture, les dégagements environnants et le point de réaction proposé avant de finaliser le bras.

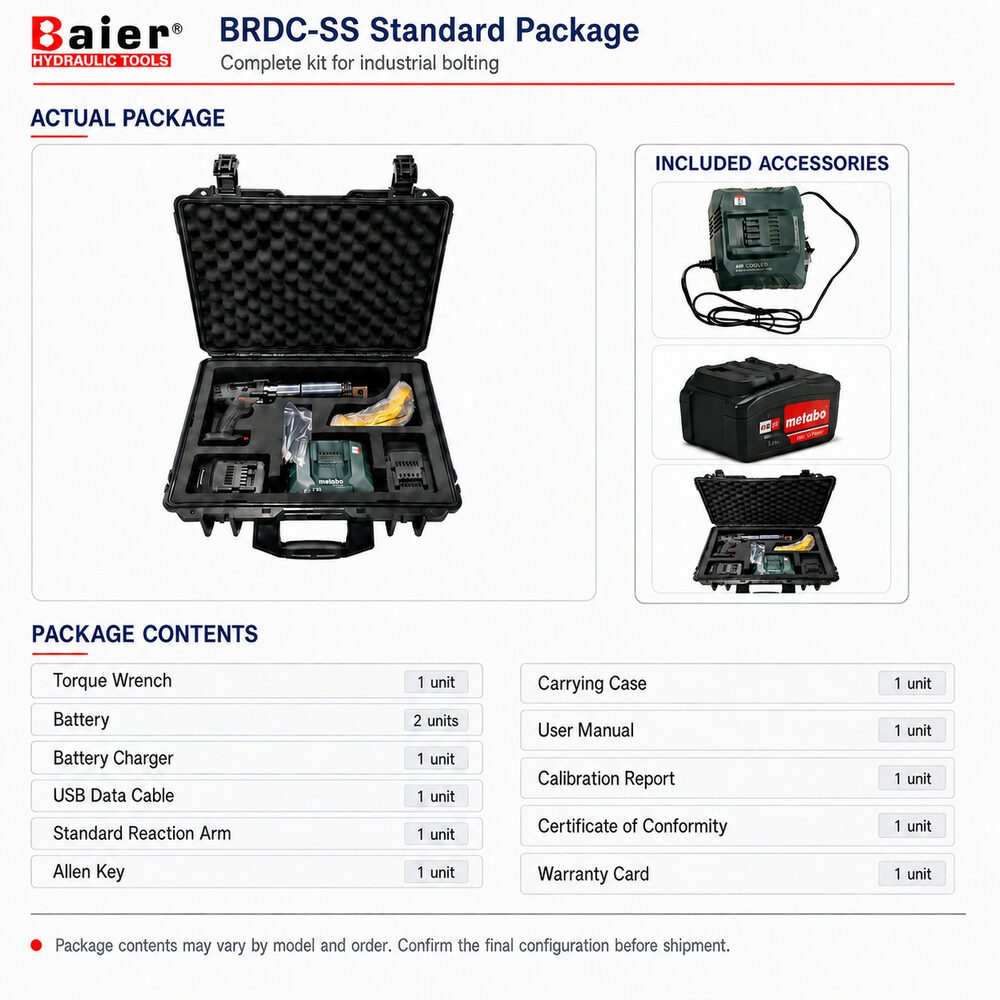

9. Forfait standard

·       Clé dynamométrique - 1 unité

·       Batterie - 2 unités

·       Chargeur de batterie - 1 unité

·       Câble de données USB - 1 unité

·       Bras de réaction standard - 1 unité

·       Clé Allen - 1 unité

·       Mallette de transport - 1 unité

·       Manuel d'utilisation - 1 unité

·       Rapport d'étalonnage - 1 unité

·       Certificat de conformité - 1 unité

·       Carte de garantie - 1 unité

Le contenu de l'emballage peut varier selon le modèle, la configuration et la commande. Confirmez la liste de colisage finale avant l'expédition.

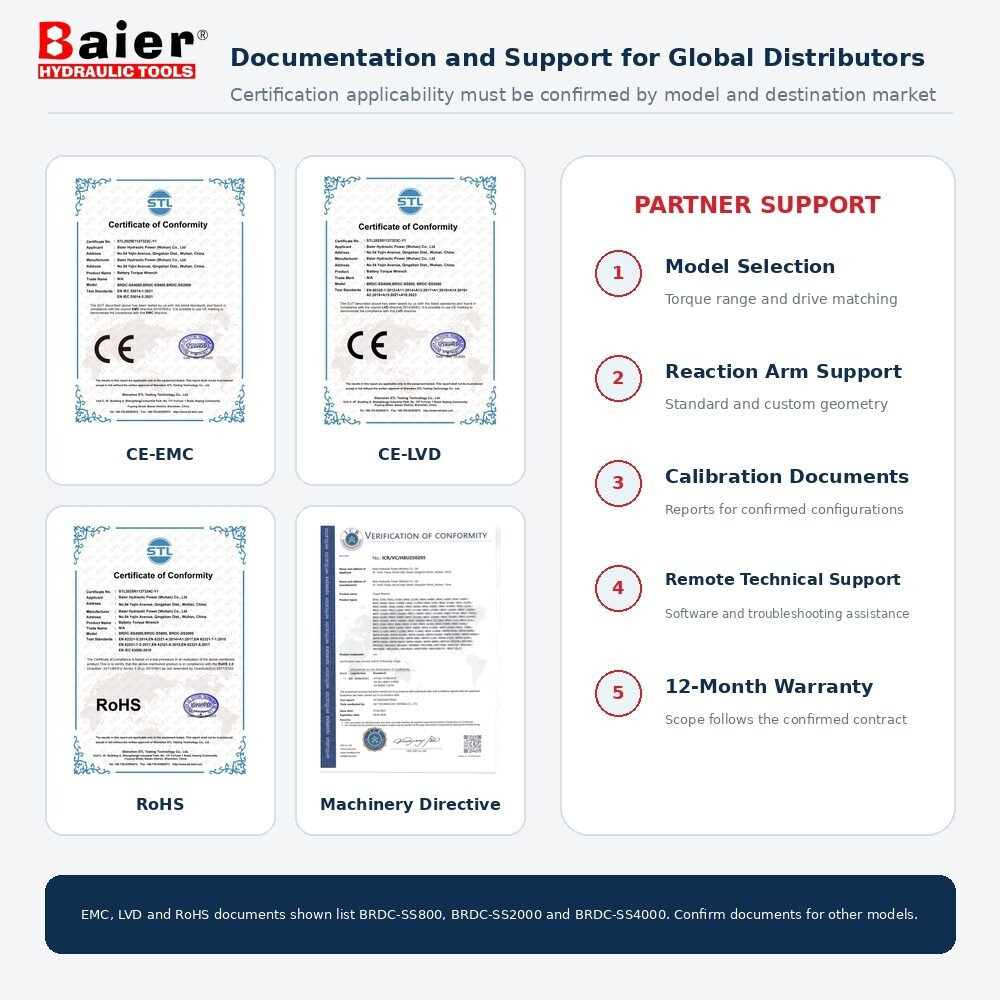

Documentation et support de projet

Les documents de conformité EMC, LVD et RoHS fournis identifient directement le BRDC-SS4000 avec le BRDC-SS800 et le BRDC-SS2000. Une vérification de conformité distincte répertorie le BRDC-SS4000 parmi les types de produits évalués par rapport aux normes liées à la directive sur les machines.

Image de documentation pour le téléchargement de page

CTA de sélection de modèle

Pour confirmer si le BRDC-SS4000 correspond au joint de l'éolienne, demandez les informations suivantes :

·       Couple de serrage requis et procédure de serrage approuvée

·       Taille des boulons et des douilles

·       Composant de l'éolienne ou position de boulonnage

·       Point de réaction disponible et dégagement environnant

·       Photographies ou dessins de candidature

·       Fonctions d'enregistrement de données ou de communication requises

Si le couple normal du projet est fréquemment supérieur à environ 3 200 Nm, Baier évaluera une solution de couple sans fil, électrique ou hydraulique de plus grande capacité.

Bouton CTA

Demander un devis

FAQ

Le BRDC-SS4000 convient-il à chaque boulon d'éolienne ?

Non. Il est destiné aux joints sélectionnés dont le couple spécifié, la taille de la douille, le point de réaction et l'espace de fonctionnement correspondent à l'outil. Les boulons de fondation, les grandes connexions tour-bride et les joints nécessitant une tension hydraulique doivent suivre la procédure approuvée par le fabricant de la turbine.

Quelle est la plage de couple du BRDC-SS4000 ?

La plage de couple réglable est comprise entre 600 et 4 000 Nm. Pour les travaux répétitifs de routine, le couple cible doit normalement rester égal ou inférieur à environ 3 200 Nm.

Quelles zones d’éoliennes peuvent être évaluées pour ce modèle ?

Les domaines d'évaluation typiques comprennent l'équipement de la nacelle, les lits de boîte de vitesses et de générateur, certains joints de moyeu et de roulement, certaines fixations du système de lacet et les tâches de maintenance élevées.

Les données de serrage et les fonctions sans fil sont-elles standard ?

Pas dans toutes les configurations. Jusqu'à 65 536 enregistrements et modules Wi-Fi, Bluetooth ou 4G sont disponibles sur les configurations prises en charge et doivent être confirmés avant de commander.

Le bras de réaction peut-il être personnalisé ?

Oui. Les options de bras de réaction standard et personnalisées peuvent être évaluées à partir du dessin du joint, de la taille de l'emboîture, du jeu disponible et du point d'appui réel.

Qu'est-ce qui est inclus dans le forfait standard ?

L'emballage typique comprend la clé, deux batteries, un chargeur, un câble de données USB, un bras de réaction standard, une clé Allen, un étui de transport, un manuel d'utilisation, un rapport d'étalonnage, un certificat de conformité et une carte de garantie. La liste de colisage finale est confirmée par commande.

Quels documents identifient le BRDC-SS4000 ?

Les documents de conformité EMC, LVD et RoHS fournis identifient le BRDC-SS4000. Une vérification de conformité distincte répertorie également le BRDC-SS4000 parmi ses types de produits. L’applicabilité doit être confirmée pour la configuration fournie et le marché de destination.

Quelle garantie est fournie ?

Baier offre une garantie de 12 mois. La portée finale de la garantie suit le contrat confirmé et la configuration fournie.
