Clé dynamométrique pour écrous de roue : erreurs courantes, intervalles de resserrage et meilleures pratiques

L"installation correcte des écrous de roue nécessite l"utilisation d"une clé dynamométrique calibrée pour obtenir un allongement précis des boulons et une force de serrage sans dépasser les limites élastiques. Les intervalles de resserrage doivent être strictement effectués après les premiers 50 à 100 miles (80 à 160 km) de fonctionnement initial après l"installation ou l"entretien de la roue, accompagnés de cycles d"entretien de routine adaptés aux profils de charge d"exploitation. L"utilisation d"un équipement de clé dynamométrique de qualité professionnelle empêche la défaillance des joints, la séparation des roues, le cisaillement des goujons et la déformation des brides.

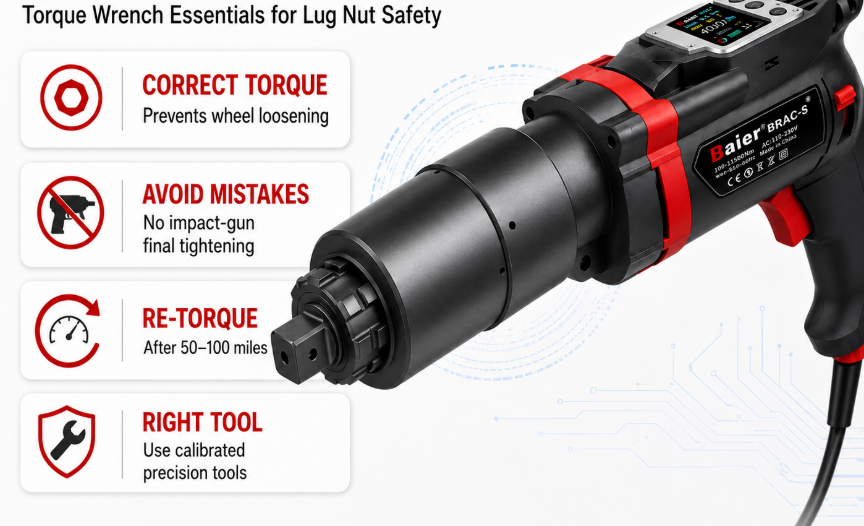

En un coup d"œil

Pourquoi il est important de corriger le couple des écrous de roue

Le couple correct des écrous de roue garantit que les goujons de roue atteignent une pré-tension axiale et une force de serrage optimales pour éviter la défaillance des joints mécaniques, la fatigue des goujons et le détachement de la jante pendant les cycles de charge dynamiques.

En génie mécanique, un assemblage boulonné fonctionne sur le principe fondamental de la déformation élastique. Lorsqu"une clé dynamométrique est appliquée sur un écrou de roue, la force de rotation surmonte la friction du filetage et de la face, convertissant le couple en tension axiale le long de l"arbre du goujon. Cette tension étire élastiquement le goujon dans sa limite de limite d"élasticité, agissant comme un ressort rigide qui serre étroitement le moyeu de roue, le chapeau du disque de frein et la jante. Si la force de serrage appliquée est insuffisante, les charges de cisaillement dynamiques dues à l"accélération, au freinage et aux virages du véhicule sont transférées directement au corps des goujons plutôt que d"être dissipées par friction sur les surfaces de contact de la face du moyeu. Au fil du temps, les micro-mouvements provoquent une fatigue cyclique, entraînant un grippage des filetages, un allongement des trous, un cisaillement des goujons et un détachement potentiellement catastrophique de la roue.

À l’inverse, une application excessive d’une clé dynamométrique contraint le goujon au-delà de sa limite élastique supérieure et entraîne une déformation plastique permanente. Une fois qu"un goujon subit une déformation élastique, sa capacité de tension structurelle diminue de façon permanente, ce qui lui fait perdre la prétension de serrage même si l"écrou reste visuellement serré. De plus, un serrage excessif exerce une pression axiale inégale sur l’ensemble moyeu et frein. Cette répartition non uniforme des contraintes induit un voile latéral dans le disque de frein, entraînant une déformation thermique, de fortes pulsations de la pédale de frein, une usure prématurée des plaquettes et des surfaces d"appui des roues fissurées. Comprendre l"objectif exact de la clé dynamométrique permet aux techniciens de maintenance d"obtenir systématiquement une force de serrage ciblée tout en préservant l"intégrité structurelle de l"ensemble de la roue.

Pour établir des normes d'ingénierie appropriées, des calculs précis de couple cible s'appuient sur le diamètre du boulon, le pas de filetage, la qualité du matériau et les conditions de lubrification de la surface. Les valeurs de couple standard sont calculées à l'aide de la formule de tension de base T = K D F, où T est le couple cible, K est le coefficient de couple ou le facteur d'écrou, D est le diamètre nominal de la fixation et F est la tension souhaitée des boulons. Vous trouverez ci-dessous une matrice de référence complète décrivant les caractéristiques de tension mécanique, les tailles de filetage et les fenêtres de couple cible pour les configurations courantes de goujons de roue industriels et automobiles dans des conditions sèches.

Du point de vue des constructeurs OEM et de l"ingénierie structurelle, le développement de produits se concentre fortement sur la conformité aux spécifications de couple standardisées. Pourquoi les équipes d’ingénieurs conçoivent-elles les interfaces des roues selon des tolérances aussi strictes ? Les gestionnaires de flottes commerciales européennes et les ingénieurs automobiles donnent la priorité à un contrôle précis du couple, car les jantes modernes en alliage léger et les matériaux de frein composites hautes performances ont des bandes de tolérance thermique beaucoup plus étroites. Les opérations européennes mettent l"accent sur la répétabilité précise de la force de serrage pour éviter les microfissures dans les sièges de roues en alliage léger et réduire les réclamations au titre de la garantie causées par des disques de frein déformés. En réponse aux commentaires de la flotte, notre conception technique intègre des entraînements à douilles à haute rigidité et des trains planétaires de précision qui garantissent la précision du couple de sortie dans des marges industrielles strictes.

Principe physique du boulonnage : La grande majorité (environ 85 % à 90 %) du couple de serrage appliqué est consommée pour surmonter la friction sous la tête de l'écrou et le long des filetages correspondants. Seulement 10 à 15 % de l’énergie totale appliquée avec une clé dynamométrique génère réellement la force de serrage active qui maintient solidement la roue au moyeu.

Erreurs courantes à éviter

Les erreurs les plus courantes en matière de clés dynamométriques incluent l"utilisation de clés à chocs non calibrées, l"application de lubrifiants inappropriés sur des filetages secs, la négligence des variations de dilatation thermique et l"incapacité d"exécuter les séquences de serrage en étoile appropriées.

Dans les environnements d"ateliers industriels à haut débit, la vitesse est souvent privilégiée par rapport à la précision mécanique, ce qui entraîne de graves erreurs de boulonnage. La principale erreur est de s"appuyer sur des pistolets à percussion pneumatiques pour l"application finale du couple des écrous de roue. Les outils à percussion utilisent des marteaux cinétiques incontrôlés qui délivrent des pics de force rapides, dépassant souvent les limites de couple spécifiées par le fabricant de 50 à 100 %. Bien qu"un pistolet à percussion soit efficace pour un démontage rapide, son utilisation pour le serrage final entraîne une pré-tension non uniforme des boulons sur l"ensemble des goujons de roue. Un goujon peut être trop serré pour atteindre une limite structurelle, tandis qu"un goujon adjacent reste sous-tendu, créant un profil de force de serrage instable qui déstabilise le moyeu sous des charges de freinage dynamiques élevées.

Une autre erreur courante consiste à appliquer un composé antigrippant, de la graisse ou de l"huile sur les goujons de roue conçus pour une installation à sec. Les spécifications de couple de fixation fournies par les constructeurs de véhicules et de machines sont presque universellement calibrées pour des filetages propres et secs, sauf indication contraire explicite. L"application d"un lubrifiant réduit considérablement le coefficient de friction (facteur K) d"environ 0,20 à 0,10 ou moins. Lors de l"application de la valeur de couple à sec spécifiée sur un goujon lubrifié, la friction réduite permet à l"écrou de tourner beaucoup plus loin dans le filetage, augmentant ainsi la tension axiale de 30 % à 50 % pour la même lecture exacte de la clé dynamométrique. Cette tension excessive par inadvertance casse facilement les goujons, dénude les fils ou écrase le siège de la roue.

De plus, les techniciens commettent fréquemment des erreurs opérationnelles concernant la manipulation et le stockage des clés dynamométriques. L"utilisation d"une clé dynamométrique comme barre de coupe pour desserrer les écrous de roue rouillés et tenaces endommage les mécanismes à cliquet internes et modifie le calibrage du ressort. De même, le fait de ne pas réinitialiser une clé dynamométrique mécanique à clic à son réglage minimum avant un stockage à long terme laisse le ressort de compression interne sous charge, provoquant une fatigue permanente du ressort et un sous-couple systématique lors des cycles de maintenance ultérieurs.

Pour remédier à ces modes d’erreur, il faut évaluer les modèles d’utilisation réels des clients et les commentaires sur le terrain. Quelles fonctionnalités les responsables de la maintenance commerciale privilégient-ils lorsqu’ils équipent leurs techniciens ? Les retours de l"industrie indiquent que les exploitants de flottes commerciales donnent la priorité à la durabilité des outils, aux indicateurs visuels de réglage du couple et aux mécanismes de verrouillage infaillibles qui empêchent les réglages accidentels pendant un fonctionnement continu. Les autorités européennes des transports inspectent minutieusement les dossiers de maintenance de la flotte, ce qui rend indispensables des marqueurs clairs de vérification du couple. Pour répondre à ces exigences, les outils modernes intègrent des marquages ​​laser à double échelle, des verrouillages à réglage positif et des mécanismes d"entraînement en rotation continue qui minimisent la fatigue de l"opérateur tout en éliminant les variations de couple induites par les impulsions.

Comment et quand vérifier et resserrer

Les écrous de roue doivent être resserrés après une fenêtre de fonctionnement initiale de 50 à 100 milles (80 à 160 km) après l"installation de la roue, suivis de contrôles d"entretien programmés lors de chaque permutation des pneus ou d"un intervalle d"entretien de 5 000 milles.

La nécessité technique derrière le resserrage obligatoire se concentre sur la relaxation des joints et la sédimentation de la surface. Lorsqu"un ensemble de roue est nouvellement installé, des imperfections de peinture microscopiques, des calamines de rouille, des bavures et des crêtes d"usinage existent entre la face du moyeu, le chapeau du disque de frein, le rebord de la jante et les sièges des écrous de roue. Lorsque le véhicule fonctionne sous des charges dynamiques réelles (forces de virage, vibrations et cycles thermiques), ces irrégularités microscopiques se compriment et s"aplatissent. Ce processus de décantation mécanique réduit l’épaisseur totale de l’empilement de joints de quelques fractions de millimètre. Étant donné qu"un goujon boulonné repose sur un étirement structurel précis pour maintenir la tension, même une compression microscopique des composants serrés provoque une baisse mesurable de l"étirement du boulon, entraînant une perte significative de la tension de couple initiale.

Pour exécuter une procédure de resserrage appropriée, le véhicule doit être garé sur une surface plane avec le moyeu refroidi à la température de l"air ambiant. Effectuer des contrôles de couple sur les assemblages de roues chaudes introduit une erreur de mesure importante car la chaleur des freins dilate les goujons et les moyeux de roue en aluminium à différents taux de dilatation thermique, modifiant artificiellement la résistance au frottement des filetages. Effectuez un réglage systématique de la clé dynamométrique pour correspondre aux spécifications OEM, assurez-vous que la douille de l"outil repose entièrement sur chaque écrou sans armement latéral et appliquez une traction douce et continue sur la poignée jusqu"à ce que le seuil cible soit atteint. Ne secouez jamais et ne claquez jamais la poignée de la clé dynamométrique, car l"énergie cinétique dynamique provoque un déclenchement prématuré par clic ou un serrage excessif avant que le couple statique précis ne soit atteint.

Pour garantir une répartition uniforme de la force de serrage sur la face du moyeu, le serrage doit toujours s"effectuer selon un motif en étoile entrecroisé à plusieurs étapes plutôt qu"une séquence circulaire. Vous trouverez ci-dessous un protocole structuré, étape par étape, pour les opérations de montage et de resserrage des roues dans diverses classes de véhicules de flotte.

1. Préparation initiale de la surface : Inspectez les goujons, les filetages et les faces d'appui. Retirez la rouille, les débris et la vieille peinture à l'aide d'une brosse métallique. Assurez-vous que toutes les surfaces de contact sont propres et sèches.

2. Filetage manuel : vissez tous les écrous de roue sur les goujons à la main pendant au moins 3 à 5 tours complets pour éviter tout filetage croisé avant d'utiliser des outils électriques.

3. Serrage serré de première étape (couple cible de 30 %) : abaissez le véhicule jusqu'à ce que les pneus touchent légèrement le sol pour empêcher la rotation libre. Appliquez le couple initial selon un motif en étoile entrecroisé (par exemple, 1-4-2-5-3 pour les moyeux à 5 ergots) pour centrer la roue sur le pilote de moyeu ou le cône d'ergot.

4. Pré-couple du deuxième étage (couple cible de 60 %) : répétez le motif en étoile, en appliquant un couple modéré pour garantir une assise uniforme du flasque de roue sur le chapeau du rotor.

5. Couple de précision de l'étape finale (couple cible de 100 %) : abaissez le véhicule complètement au sol. Tirez de manière régulière et continue sur la clé dynamométrique selon un motif en étoile identique jusqu'à ce que le réglage de couple requis soit atteint.

6. Premier cycle de serrage opérationnel (50 à 100 milles) : Réappliquez un couple cible de 100 % dans le motif en étoile après l'exploitation initiale sur autoroute pour éliminer les pertes de relaxation des articulations.

7. Inspection préventive de routine (tous les 5 000 milles/service intensif) : Inspectez visuellement les écrous de roue pour détecter les indicateurs de mouvement, l'étirement du filetage ou la corrosion, et vérifiez les réglages de couple lors des contrôles d'entretien programmés.

Conseil pratique sur le terrain : lors de la vérification de la tension des écrous de roue lors d'une inspection du resserrage, la clé dynamométrique doit être réglée sur le couple cible spécifié complet. Appliquez une pression douce et constante jusqu'à ce que l'outil signale l'atteinte de l'objectif. Si l'écrou tourne avant que l'outil ne clique ou n'atteigne l'affichage cible, un relâchement de l'articulation s'est produit, nécessitant que tous les écrous sur cette face du moyeu soient desserrés et systématiquement resserrés en étoile.

Solutions pour un couple fiable des écrous de roue

Pour obtenir un couple de serrage constant et reproductible des écrous de roue, il faut sélectionner des outils de qualité industrielle, allant des clés dynamométriques mécaniques aux outils dynamométriques pneumatiques et électriques avancés à entraînement continu, adaptés aux exigences spécifiques de maintenance de la flotte.

Pour les installations de service de véhicules standard, les clés dynamométriques manuelles à clic et à faisceau numérique offrent une précision fiable lorsqu"elles sont correctement entretenues et étalonnées selon les normes ISO 6789. Cependant, dans les centres de flotte commerciale lourde, les opérations minières et les chaînes d"assemblage de fabrication industrielle, le serrage manuel d"écrous de roue de grand diamètre (tels que les fixations M22 ou 7/8 pouces nécessitant des niveaux de couple supérieurs à 600 Nm) provoque une fatigue importante de l"opérateur, des temps de cycle lents et des blessures ergonomiques potentielles. Pour surmonter ces limitations, les opérations de flotte modernes utilisent des outils à entraînement continu à couple élevé qui intègrent des bras de réaction pour absorber les forces de réaction en toute sécurité tout en fournissant un couple de sortie précis.

Pour les ateliers de flotte à haut débit où la vitesse, la portabilité et le contrôle numérique précis du couple sont primordiaux, l’outillage électrique avancé représente la référence moderne. Le déploiement d'une clé dynamométrique électrique de haute précision avec adaptateur secteur pour le boulonnage intensif permet aux techniciens de service de programmer numériquement des cibles de couple exactes avec une précision d'arrêt automatique. Ces outils sont dotés de moteurs sans balais et de réducteurs planétaires à plusieurs étages qui fournissent un couple continu et sans vibration directement à l'écrou de roue, sans les restrictions de bruit et de conduite pneumatique des systèmes pneumatiques traditionnels. Le système de contrôle interne surveille en permanence la rotation du moteur et la consommation de courant, exécutant un profil de rampe de couple fluide qui élimine les dépassements dynamiques et garantit la précision de la pré-tension des boulons dans des marges de pourcentage strictes.

Pour la maintenance des équipements industriels lourds et hors route où les environnements explosifs ou difficiles limitent les appareils électriques, les solutions de boulonnage pneumatique offrent des rapports puissance/poids exceptionnels. L'utilisation d'une robuste pour les applications à couple élevé clé dynamométrique pneumatique industrielle garantit une sortie de rotation continue et fluide alimentée par une alimentation en air comprimé contrôlée. Contrairement aux pistolets à percussion erratiques, les clés dynamométriques pneumatiques de haute précision utilisent des moteurs pneumatiques continus couplés à des réducteurs planétaires de précision. Cette sortie de rotation continue étire régulièrement le goujon de roue jusqu'à sa valeur de couple cible exacte sans coups de marteau, prolongeant la durée de vie de la douille et éliminant les risques de vibrations main-bras de l'opérateur.

Du point de vue de l"ingénierie industrielle, la sélection des outils a un impact direct sur le débit de maintenance et la sécurité opérationnelle. Pourquoi les clés dynamométriques électriques à entraînement continu sont-elles de plus en plus préférées par les flottes de transports lourds européens aux outils manuels ou à percussion traditionnels ? Les exploitants de flotte donnent la priorité aux outils électriques et pneumatiques à entraînement continu, car ils éliminent les dommages causés par les coups de marteau aux sièges de roue, réduisent considérablement les délais d"exécution de l"entretien par essieu et fournissent les capacités d"audit des données numériques requises par les réglementations modernes en matière de sécurité du transport des flottes. En intégrant l"ergonomie, l"ingénierie des engrenages planétaires et un contrôle précis du couple, ces outils permettent aux techniciens d"obtenir une tension de boulon optimale en toute sécurité et efficacement sur chaque installation de roue.

Remarque sur l'étalonnage des outils : toutes les clés dynamométriques industrielles, qu'elles soient manuelles, électriques ou pneumatiques, doivent subir des tests d'étalonnage périodiques au moins une fois tous les 12 mois ou tous les 5 000 cycles de fonctionnement, conformément aux normes ISO 6789/ASME B107.300. L’utilisation d’outils non calibrés compromet l’intégrité de la pré-tension des boulons, invalidant les garanties de maintenance de la flotte et augmentant les risques de défaillance des joints.

Résumé technique et conclusion des meilleures pratiques

Le maintien d"une tension fiable des écrous de roue dans les applications industrielles et automobiles nécessite le strict respect des principes mécaniques, des calculs de réglage de couple corrects, des protocoles de resserrage disciplinés et l"utilisation d"outils de précision calibrés. Les goujons de roue fonctionnent comme des ressorts de tension critiques ; un couple excessif contraint les goujons à une déformation plastique, tandis qu"un couple insuffisant entraîne une rupture par fatigue, une distorsion du moyeu et une perte catastrophique de la roue. En évitant les erreurs courantes en atelier, telles que l"utilisation de clés à chocs incontrôlées, l"application de lubrifiants pour filetage inappropriés et le serrage en séquences circulaires, les opérations de maintenance préservent l"intégrité des joints et prolongent considérablement la durée de vie des moyeux de roue, des disques de frein et des sièges de jante.

L"adoption de procédures de maintenance systématiques, notamment un nettoyage approfondi des filetages, l"application d"un couple en étoile, des cycles de serrage stricts de 50 à 100 milles et un étalonnage périodique des outils, garantit une sécurité opérationnelle et une disponibilité maximale du véhicule. Les centres de maintenance commerciale modernes bénéficient énormément de la transition vers des solutions avancées de clés dynamométriques électriques et pneumatiques à entraînement continu. Ces outils assurent une prétension précise et reproductible des boulons, éliminent les contraintes liées aux vibrations de l"opérateur et rationalisent les flux de travail de maintenance à volume élevé, établissant ainsi une norme sans compromis en matière de sécurité et d"efficacité pour le transport industriel et l"exploitation des machines.
