Clé dynamométrique ou clé à chocs : quelle est la différence pour le boulonnage industriel ?

Une clé dynamométrique fournit une force de rotation précise et calibrée pour obtenir une tension exacte sur les fixations filetées critiques, tandis qu"une clé à chocs fournit des éclats rapides et non calibrés à couple élevé via une mécanique de martelage interne conçue pour un assemblage ou un démontage rapide ; la combinaison des deux outils garantit une efficacité opérationnelle et une intégrité structurelle maximales dans les environnements industriels intensifs.

Table des matières

1. Présentation des clés dynamométriques Principes Types et norme de précision

2. Présentation de la clé à chocs Mécanique Sources d"alimentation et limites de sortie

3. Principales différences structurelles et fonctionnelles

4. Spécifications techniques et comparaison des performances

5. Contrôle du couple et sortie de couple Comprendre les lacunes techniques

6. Scénarios d"application dans l"industrie lourde et la fabrication

7. Inspection de maintenance et directives sur le terrain

Présentation des clés dynamométriques Principes Types et norme de précision

Une clé dynamométrique est un instrument de tension industriel spécialisé conçu pour appliquer un couple prédéterminé et très spécifique à une fixation. Contrairement aux outils de rotation généraux, une clé dynamométrique garantit que les boulons structurels fonctionnent dans leur zone de déformation élastique conçue sans entrer dans la plage de déformation plastique ni subir de défaillance mécanique.

La fabrication industrielle moderne s"appuie fortement sur des outils dynamométriques avancés pour remplacer les outils manuels lents à cliquet sur les chaînes d"assemblage lourdes. Les unités de puissance haute capacité intègrent des réducteurs planétaires à plusieurs étages pour convertir la rotation du moteur à grande vitesse en une sortie fluide et à couple ultra élevé avec des limites d"arrêt strictes.

Les clés dynamométriques industrielles se répartissent en plusieurs configurations mécaniques et électriques distinctes :

1. Les clés dynamométriques manuelles utilisent des mécanismes de clic mécaniques à ressort, des jauges de contrainte numériques ou des indicateurs de déviation de faisceau. Ils reposent entièrement sur la force de saisie manuelle de l"opérateur et sont généralement limités à des seuils de couple faibles à moyens, des contrôles de maintenance et des audits d"assurance qualité.

2. Les clés dynamométriques pneumatiques exploitent des moteurs à palettes pneumatiques couplés à des réducteurs planétaires. Ils fournissent un couple de rotation continu et sans impact avec une grande cohérence, bien que la précision dépende fortement d"une régulation précise de la pression d"air et du volume du débit d"air.

3. Les clés dynamométriques hydrauliques utilisent la pression du fluide hydraulique agissant sur un mécanisme à cliquet pour générer un couple extrême dans des espaces confinés, bien qu"elles nécessitent des unités de pompe hydraulique externes et des flexibles haute pression.

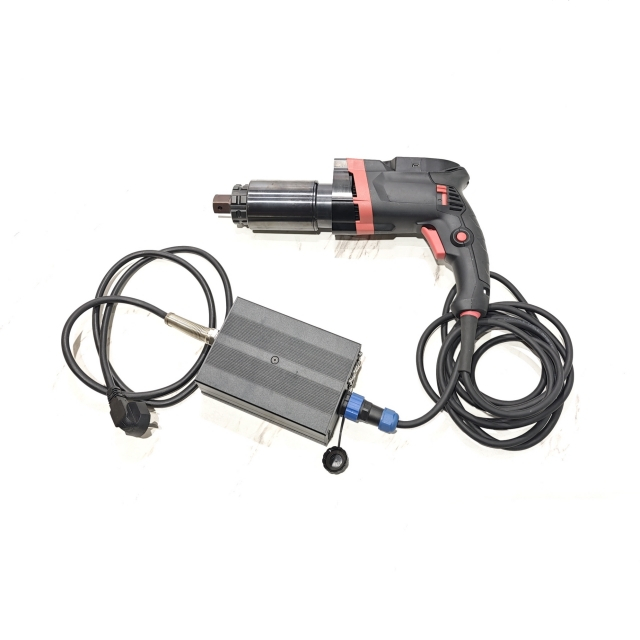

4. Les clés dynamométriques électriques intègrent des moteurs à courant continu sans balais, des microprocesseurs numériques et des systèmes d"engrenages planétaires à haut rendement pour fournir des sorties de couple ultra précises avec des capacités d"arrêt automatique et d"enregistrement des données numériques.

Pour les équipes de l'industrie lourde qui recherchent une précision de boulonnage absolue sans l'encombrement de pompes hydrauliques externes, la sélection d'une clé dynamométrique électrique de haute précision pour les applications lourdes garantit une efficacité de flux de travail transparente. Dotés d'affichages numériques intelligents, de réglages de couple micro-réglables et d'une rotation continue de l'entraînement, ces outils fournissent des valeurs de couple précises tout en réduisant considérablement la fatigue physique de l'opérateur.

Les normes d"ingénierie internationales, telles que ISO 6789 et ASME B107.300, régissent les seuils de fabrication, d"étalonnage et de précision des outils dynamométriques industriels. Les clés dynamométriques électriques industrielles de haute qualité maintiennent des bandes de tolérance étroites comprises entre plus ou moins 2 % à 4 % des valeurs cibles, garantissant que chaque joint boulonné répond aux codes de conformité structurelle stricts.

Présentation de la clé à chocs Mécanique Sources d"alimentation et limites de sortie

Une clé à chocs est un outil électrique à grande vitesse conçu pour fournir un couple de rotation rapide et de grande ampleur grâce à des impacts cinétiques consécutifs. Plutôt que d"appliquer un effet de levier continu et fluide, une clé à chocs accumule de l"énergie dans une masse interne en rotation et la libère instantanément vers l"enclume de sortie.

L"ensemble d"entraînement interne d"une clé à chocs commerciale comprend un moteur, un marteau rotatif, un ressort comprimé et un arbre d"enclume. Lorsque le moteur fait tourner le marteau, les rainures de came internes tirent le marteau contre le ressort. Lorsque le marteau franchit le sommet de la came, le ressort comprimé fait avancer le marteau, le faisant frapper le chien d"enclume avec une vitesse dynamique massive.

Les clés à chocs sont fabriquées dans trois configurations d"entraînement principales :

1. Les clés à chocs pneumatiques s"appuient sur une alimentation constante en air d"atelier et des vannes d"étranglement mécaniques pour ajuster la vitesse de sortie approximative, maintenant ainsi des rapports puissance/poids élevés dans les environnements difficiles.

2. Les clés à chocs électriques avec et sans fil utilisent des moteurs électriques avec ou sans balais alimentés par le secteur ou par des batteries lithium-ion, offrant une portabilité élevée et des conceptions de boîtier compactes.

3. Les clés à chocs hydrauliques sont utilisées dans des applications spécialisées de maintenance offshore, sous-marines et utilitaires où des pressions de fluide élevées sont facilement disponibles à partir de machines utilitaires lourdes.

Malgré leur immense popularité pour les opérations d"assemblage et de démontage rapides, les clés à chocs présentent des limites de rendement mécanique évidentes dans le boulonnage structurel :

1. Un couple non calibré rend impossible une mesure précise de la force, car le couple de sortie fluctue énormément en fonction des chutes de pression dans la conduite d"air, de l"état de charge de la batterie, de la rigidité des articulations et de la durée de maintien de la gâchette.

2. Le choc cinétique se transfère directement dans la métallurgie des fixations, créant des micro-pics de déformation instantanés élevés qui peuvent induire des micro-fissures dans les boulons en alliage trempé et dénuder les filetages internes.

3. Les retours de l"opérateur manquent de vérification objective de la cible, ce qui amène les opérateurs à deviner le couple appliqué en fonction des bruits d"impact audibles ou de la rotation visuelle, ce qui conduit à un sous-serrage grave ou à un serrage excessif dangereux.

Principales différences structurelles et fonctionnelles

Bien que les clés dynamométriques et les clés à chocs puissent partager des profils extérieurs, des douilles carrées et des poignées ergonomiques similaires, leurs cadres d"ingénierie internes sont fondamentalement différents.

1. L"architecture de transmission de puissance sépare complètement les deux familles d"outils. Une clé à chocs repose sur une interface enclume-marteau lâche et à ressort qui permet une action de glissement et de frappe. À l’inverse, une clé dynamométrique électrique utilise une transmission rigide avec des réducteurs planétaires épicycloïdaux à plusieurs étages qui convertissent les régimes élevés du moteur en une force de rotation douce et sans impact.

2. La gestion de la force de réaction diffère considérablement entre les outils à entraînement continu et les outils à impulsion. Une clé à chocs délivre une force grâce à des coups cinétiques rapides d"une durée de quelques millisecondes, transférant un couple de réaction minimal aux mains de l"opérateur. En revanche, une clé dynamométrique électrique applique une force de rotation continue, nécessitant un bras de réaction robuste ancré contre un écrou ou une surface structurelle adjacente pour absorber la force de contre-rotation en toute sécurité.

3. Les systèmes de détection de contrainte et de contrôle du moteur sont exclusivement intégrés aux outils dynamométriques de précision. Les outils dynamométriques électriques haut de gamme intègrent des capteurs transducteurs internes, des encodeurs de moteur à effet Hall et des microcontrôleurs qui surveillent en permanence la résistance appliquée et coupent instantanément la puissance du moteur lorsque le couple cible est atteint. Les clés à chocs manquent de retour de contrainte en boucle fermée et reposent uniquement sur des cadrans de puissance rudimentaires qui restreignent le débit d"air ou limitent le courant du moteur.

Spécifications techniques et comparaison des performances

L"évaluation des paramètres techniques aide les équipes d"ingénierie et d"approvisionnement à sélectionner le matériel de boulonnage approprié sur la base de mesures quantitatives plutôt que d"intuition.

1. La précision et la répétabilité favorisent entièrement la clé dynamométrique électrique. Dans la fabrication de structures en acier ou dans l"assemblage de brides de tuyaux chimiques, une variation de tension des boulons supérieure à 10 % risque d"écraser ou de séparer le joint. Les outils dynamométriques électriques garantissent un respect strict tout au long des cycles de boulonnage consécutifs.

2. La vitesse et l"efficacité au ralenti appartiennent nativement à la clé à chocs. Des vitesses de rotation supérieures à 2 000 tr/min permettent aux outils à percussion de faire tourner de longs goujons filetés en quelques secondes, ce qui les rend supérieurs pour la vitesse d"assemblage non critique et les tâches de démontage à grand volume.

3. Les profils d’exposition aux vibrations et de fatigue des opérateurs diffèrent considérablement. Les clés à chocs exposent les travailleurs à des vibrations continues entre les mains et les bras, ce qui peut entraîner des tensions neurologiques à long terme au cours de quarts de travail prolongés. Les clés dynamométriques électriques continues fonctionnent en douceur sans transmettre d"ondes de choc violentes aux bras de l"opérateur lorsqu"elles sont correctement ancrées.

Contrôle du couple et sortie de couple Comprendre les lacunes techniques

Une idée fausse très répandue parmi les techniciens sur le terrain consiste à assimiler la sortie de couple brute à un contrôle précis du couple. Le couple de sortie élevé mesure la force de rotation maximale qu"un outil peut exercer contre un arbre verrouillé dans des conditions idéales. Le contrôle du couple, cependant, définit la capacité d"un outil à fournir de manière répétée une valeur de couple cible spécifique et à s"arrêter précisément lorsque cette limite est atteinte.

Lorsqu"une clé à chocs délivre des frappes cinétiques non calibrées, le couple de pointe instantané réel peut atteindre un niveau bien supérieur au couple serré moyen, entraînant des problèmes mécaniques importants :

1. Le grippage des filetages et la microfusion se produisent lorsque des forces de friction élevées génèrent une chaleur localisée intense entre les flancs des filetages mâles et femelles, en particulier sur les fixations en acier inoxydable et en alliage.

2. Une surélasticité des fixations se produit lorsque des frappes cinétiques incontrôlées poussent un boulon au-delà de sa limite élastique dans sa zone plastique, provoquant un étirement permanent et une rupture de charge catastrophique sous les vibrations opérationnelles.

3. L"incohérence du serrage des articulations se produit parce que les marteaux à percussion rebondissent de manière imprévisible en fonction de la rigidité des articulations. Les joints souples absorbent l"énergie cinétique et provoquent un sous-serrage, tandis que les joints durs transmettent l"énergie instantanément, entraînant un serrage excessif rapide.

Les outils de boulonnage continu de précision éliminent entièrement les pointes d’impact dynamiques. En fournissant un couple de rotation fluide et réduit par engrenage, une clé dynamométrique électrique garantit que l"énergie appliquée se convertit directement en étirement calculé du boulon, préservant ainsi les paramètres de conception structurelle de l"assemblage de joint.

Scénarios d"application dans l"industrie lourde et la fabrication

Le choix entre une clé dynamométrique et une clé à chocs nécessite d"adapter les capacités de l"outil à des tâches opérationnelles spécifiques dans des environnements industriels lourds.

1. Montage de structures lourdes en acier et construction de ponts

   Lors de la mise en place initiale du cadre en acier, les équipes de terrain utilisent des clés à chocs pour démonter rapidement les boulons d"installation temporaires et rapprocher les lourdes plaques d"acier. Une fois l"assemblage final commencé, les codes structurels exigent des clés dynamométriques continues certifiées ou des calibrateurs de tension pour fixer les boulons structurels à haute résistance à des valeurs de tension strictes.

2. Raffineries pétrochimiques et boulonnage de brides de tuyaux

   Les couvercles de récipients sous pression et les brides de tuyauterie de traitement nécessitent une compression uniforme et stricte des joints pour éviter les fuites de fluide dangereuses. Les équipes industrielles s"appuient sur des clés dynamométriques électriques de précision équipées de bras de réaction pour exécuter des séquences de boulonnage en étoile à plusieurs étapes, garantissant ainsi une répartition mathématiquement uniforme de la charge sur chaque boulon à bride.

3. Construction d"éoliennes et entretien des tours

   Les anneaux de base et les roulements de lacet des éoliennes fonctionnent sous des charges de fatigue cyclique constantes. Les ingénieurs sur le terrain utilisent des clés dynamométriques électriques de grande capacité pour fournir des milliers de Newton-mètres de couple exact lors de l"installation de la tour, en enregistrant les angles de rotation et les valeurs cibles pour la conformité de la qualité.

4. Entretien de machinerie lourde et démontage de la flotte minière

   Dans les ateliers de réparation d"équipements miniers lourds, le retrait des boulons de patins de chenille rouillés et encrassés de boue ou des revêtements de godet d"excavatrice nécessite une force de rupture maximale sans se soucier de la réutilisation des boulons. Les clés à chocs pneumatiques ou à batterie lourdes excellent ici, délivrant des coups cinétiques violents qui font que les filetages corrodés se détachent beaucoup plus rapidement que les outils à entraînement continu.

Pour les équipes de l'industrie lourde exigeant une précision de boulonnage absolue dans ces environnements intenses, le choix d'une clé dynamométrique électrique de haute précision haute performance pour les applications lourdes offre la précision numérique, le contrôle d'arrêt automatique et la manipulation ergonomique nécessaires pour maintenir les normes zéro défaut dans l'infrastructure critique de l'usine.

Inspection de maintenance et directives sur le terrain

La maintenance d"équipements de boulonnage de précision dans des environnements industriels lourds nécessite des protocoles de maintenance structurés pour préserver la précision, prolonger la durée de vie des outils et protéger les opérateurs sur le chantier.

1. Calendriers de réétalonnage des équipements de précision

   Les clés dynamométriques électriques sont classées comme instruments de mesure et de serrage de précision, nécessitant un étalonnage régulier tous les 12 mois ou après 5 000 à 10 000 cycles de fonctionnement à l"aide de transducteurs de couple certifiés ISO. Les clés à chocs ne nécessitent pas d"étalonnage du couple, mais leurs moteurs pneumatiques, leurs cages de marteau et leurs enclumes nécessitent des inspections d"usure de routine.

2. Pratiques de sécurité en matière d’ancrage du bras de réaction

   Lors de l"utilisation de clés dynamométriques électriques continues, le bras de réaction absorbe une force de contre-rotation massive. Les opérateurs doivent s"assurer que le pied de réaction repose entièrement contre un point d"ancrage structurel solide à un angle propre de 90 degrés pour éviter les contraintes de flexion sur le carré d"entraînement de l"outil.

3. Conformité à la sélection des douilles à chocs

   Les outils à percussion et les clés dynamométriques électriques nécessitent des douilles résistantes aux chocs fabriquées à partir d"acier allié au chrome-molybdène (Cr-Mo) forgé à haute résistance. Les douilles chromées standard pour outils à main ne doivent jamais être utilisées sur des outils de boulonnage électriques, car elles sont cassantes et peuvent se briser sous l"effet d"un couple planétaire ou d"une force d"impact élevée.

Directives techniques d'entretien des outils : inspectez toujours les dispositifs de retenue du carré d'entraînement, débarrassez les réducteurs planétaires des particules ambiantes, maintenez les contacts d'alimentation propres et stockez les unités de couple électroniques dans des étuis de protection isolés lorsque vous vous déplacez sur des chantiers difficiles.
