Clé dynamométrique hydraulique plate creuse RTH

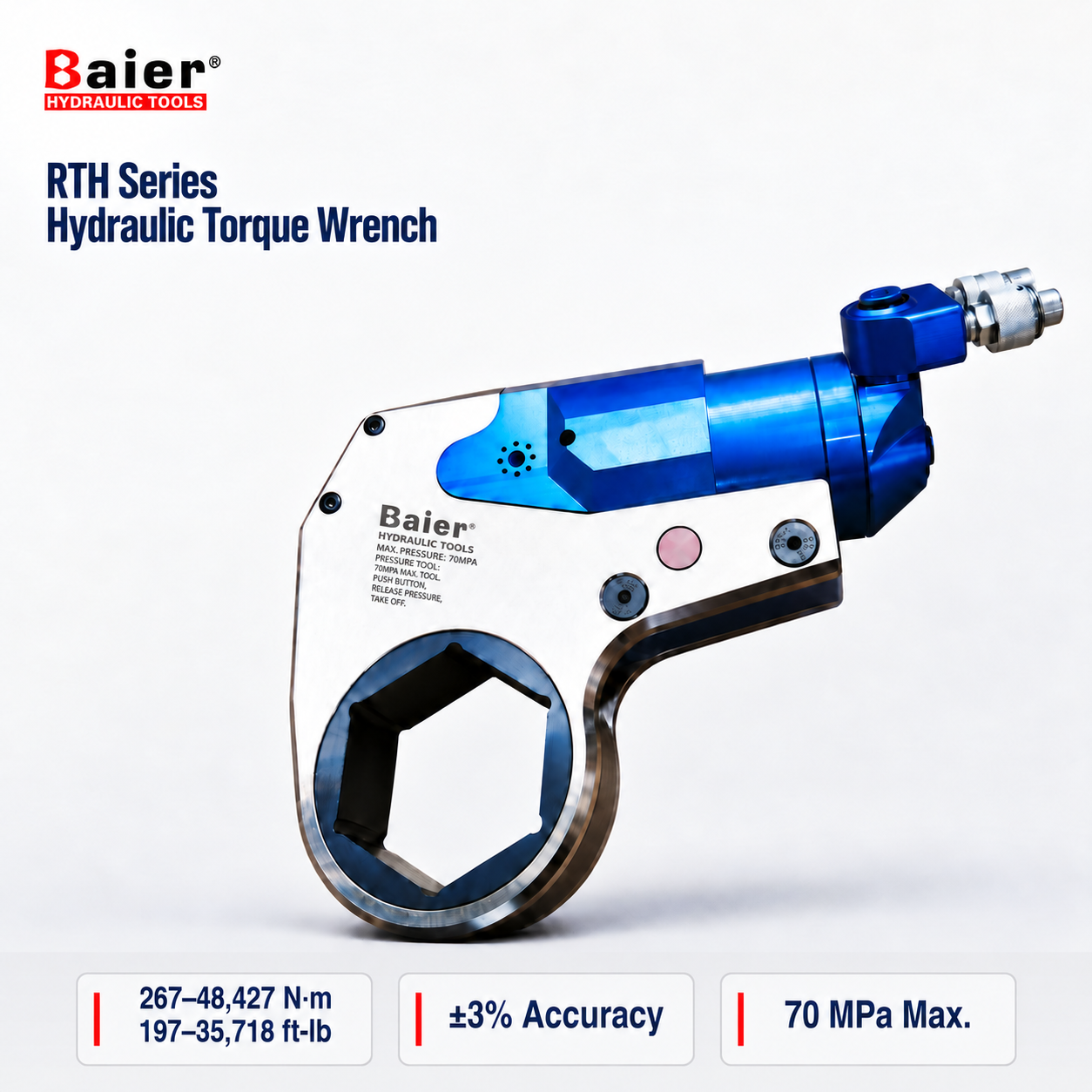

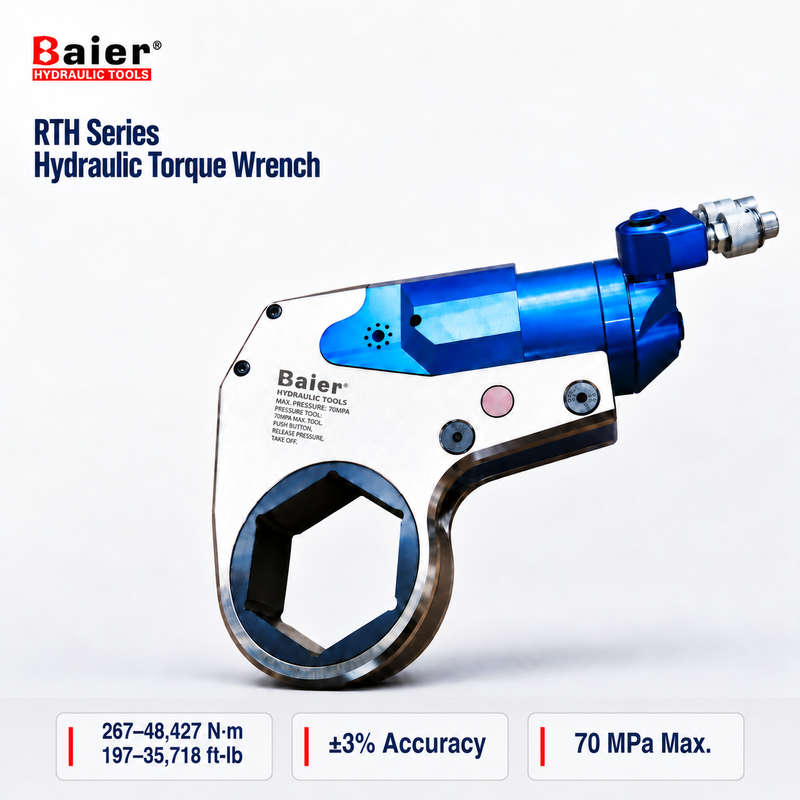

La série Baier RTH est une clé dynamométrique hydraulique à profil bas et à six pans creux pour un serrage et un desserrage contrôlés là où le jeu environnant est limité. La tête de travail creuse agit directement sur l"écrou, réduisant ainsi l"espace requis par un agencement séparé de douilles à entraînement carré.

Principales fonctionnalités

Conception à jeu limité : la tête de travail plate et creuse est destinée aux positions de boulonnage avec un espace environnant limité.

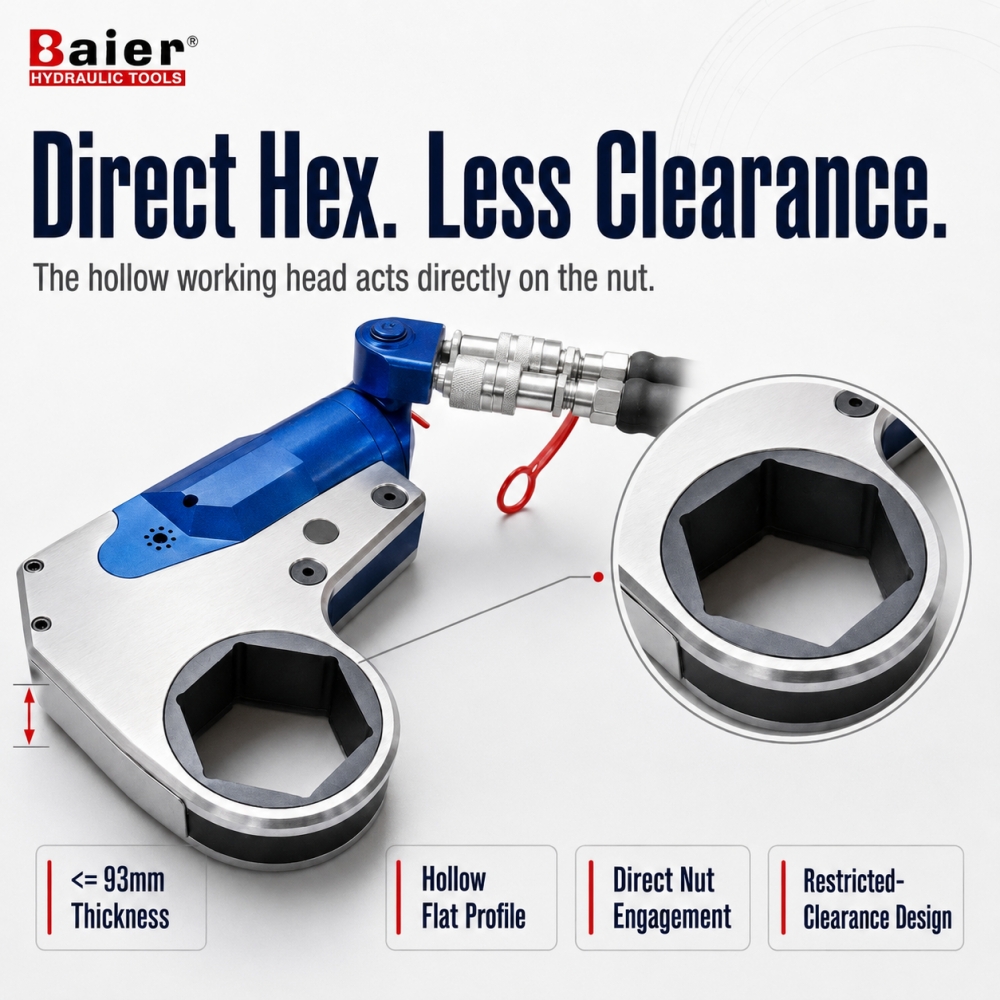

Engagement hexagonal direct : la tête de travail s'engage directement dans l'écrou.

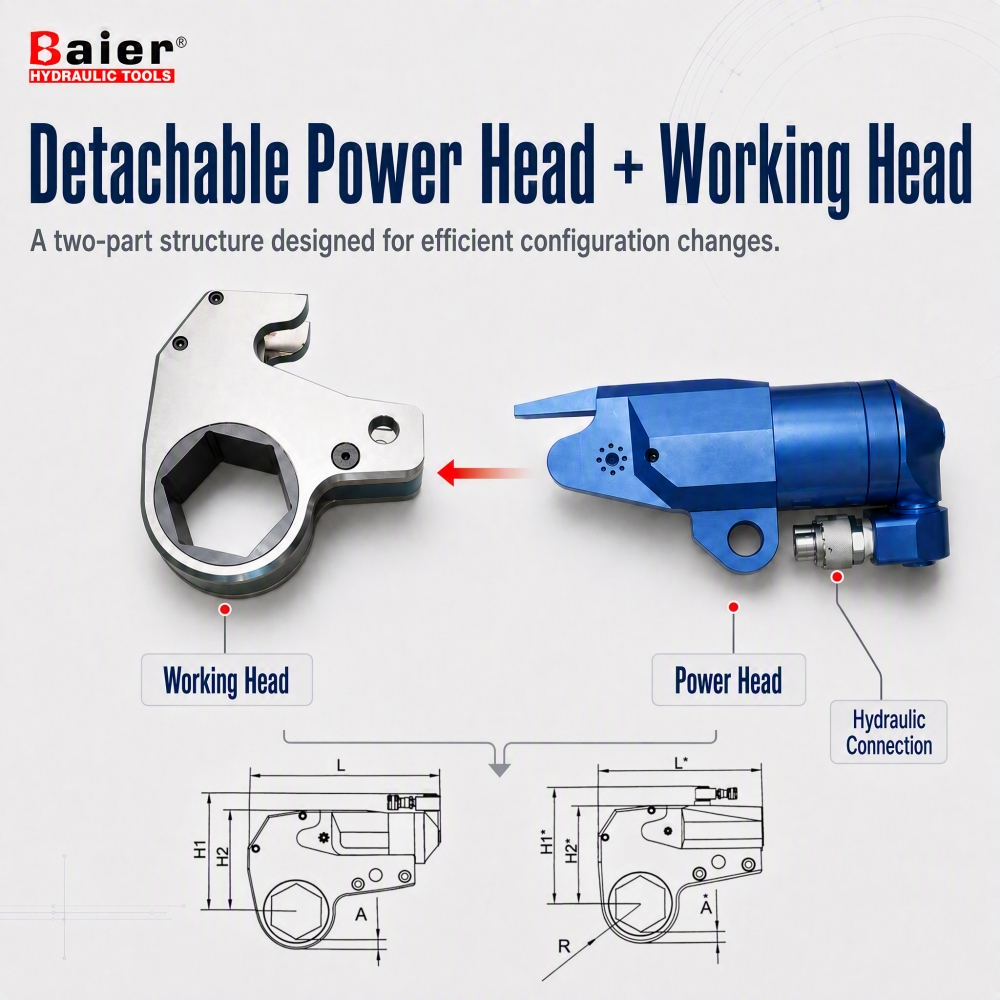

Structure amovible en deux parties : la tête motrice et la tête de travail se séparent pour les changements de configuration.

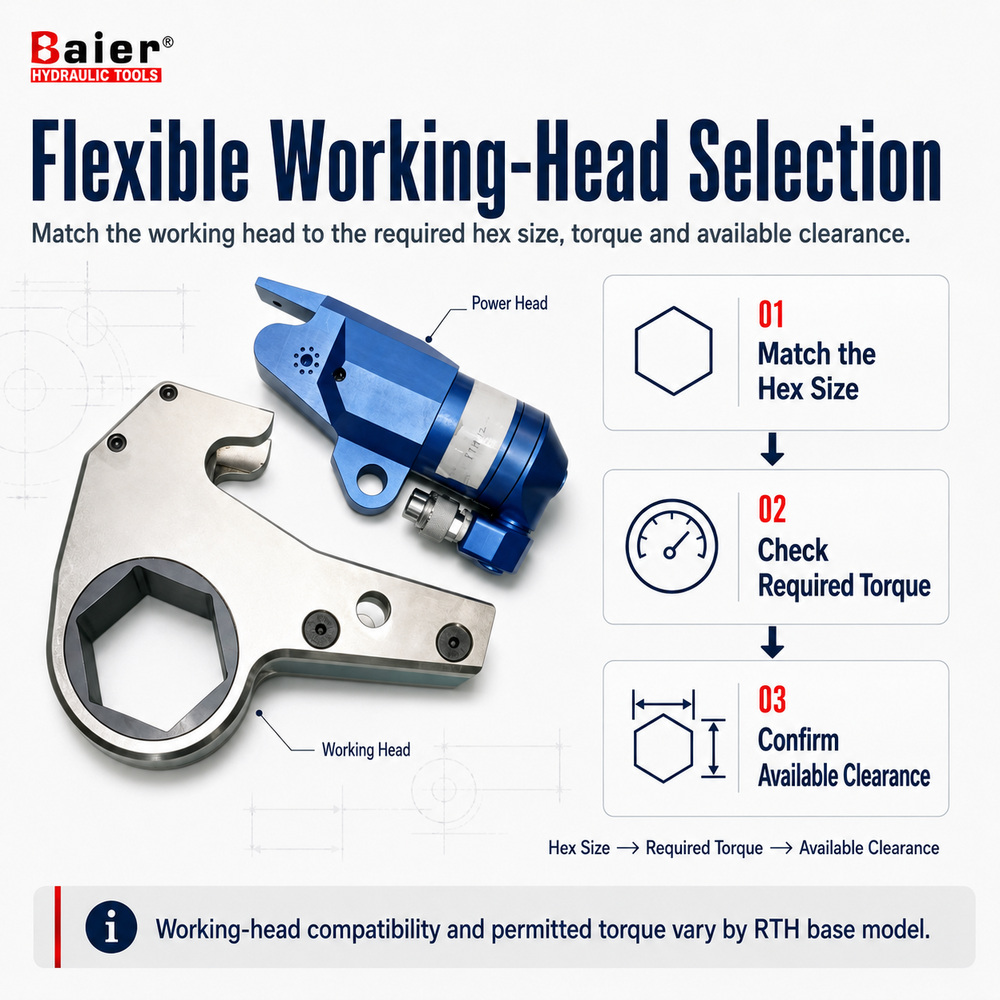

Sélection flexible de têtes de travail : cinq modèles de base couvrent 69 variantes de têtes de travail cataloguées.
Large couverture en série : les configurations confirmées couvrent des ouvertures hexagonales de 267 à 48 427 N·m et de 19 à 175 mm.
Fonctionnement hydraulique contrôlé : la pression de fonctionnement maximale est de 70 MPa et la précision du couple indiquée dans le catalogue est de ± 3 %.

Important : Chaque tête de travail a ses propres limites de couple et de dimensions autorisées. Confirmez le modèle de base exact et la tête avant le devis.

Spécifications techniques

Série	RTH
Modèles de base	5
Variantes de têtes de travail cataloguées	69
Couverture du couple en série	267 à 48 427 N·m
Couverture d"ouverture hexagonale	19-175 mm
Précision du couple	±3%
Pression de fonctionnement maximale	70 MPa

Présentation du modèle de base

Modèle de base	Couverture de couple combinée	Portée hexagonale combinée	Poids de la tête motrice
RTH03	267–3 013 N·m	19-60 mm	2,9 kg
RTH05	531–6 015 N·m	27-80 mm	5,1kg
RTH12	1 152 à 14 328 N·m	50-105 mm	10,5 kg
RTH20	2 124 à 23 266 N·m	70-115 mm	18,9 kg
RTH40	4 380 à 48 427 N·m	80-175 mm	46,2kg

Référence du groupe de travail

Modèle de base	Portée hexagonale	Couverture du couple	L	H1	H2	W1	W2	A
RTH03	19-46 mm	267–2 602 N·m	193	125	97	32	51	10-15
RTH03	50-60 mm	304–3 013 N·m	193	136	108	32	51	10-11
RTH05	27-65 mm	531–5 386 N·m	250	158	125	41	64	11-19
RTH05	70-80 mm	604-6 015 N·m	250	169	136	41	64	11,5-12
RTH12	50-80 mm	1 152 à 11 725 N·m	310	189	157	52	78	15-15,2
RTH12	85-105 mm	1 430 à 14 328 N·m	310	214	182	52	78	16-22
RTH20	70-100 mm	2 124 à 21 243 N·m	378	223	191	64	97	8-21
RTH20	105-115 mm	2 315 à 23 266 N·m	378	236	204	64	97	18-24
RTH40	80-117 mm	4 380 à 43 827 N·m	405	291	242	83	93	25-31
RTH40	120-175 mm	4 853 à 48 427 N·m	425	309	260	83	93	25-34

Les dimensions sont en millimètres. Le tableau résume les groupes de travail confirmés ; Les dimensions exactes de la tête et le couple autorisé doivent être vérifiés pour la taille hexagonale sélectionnée.

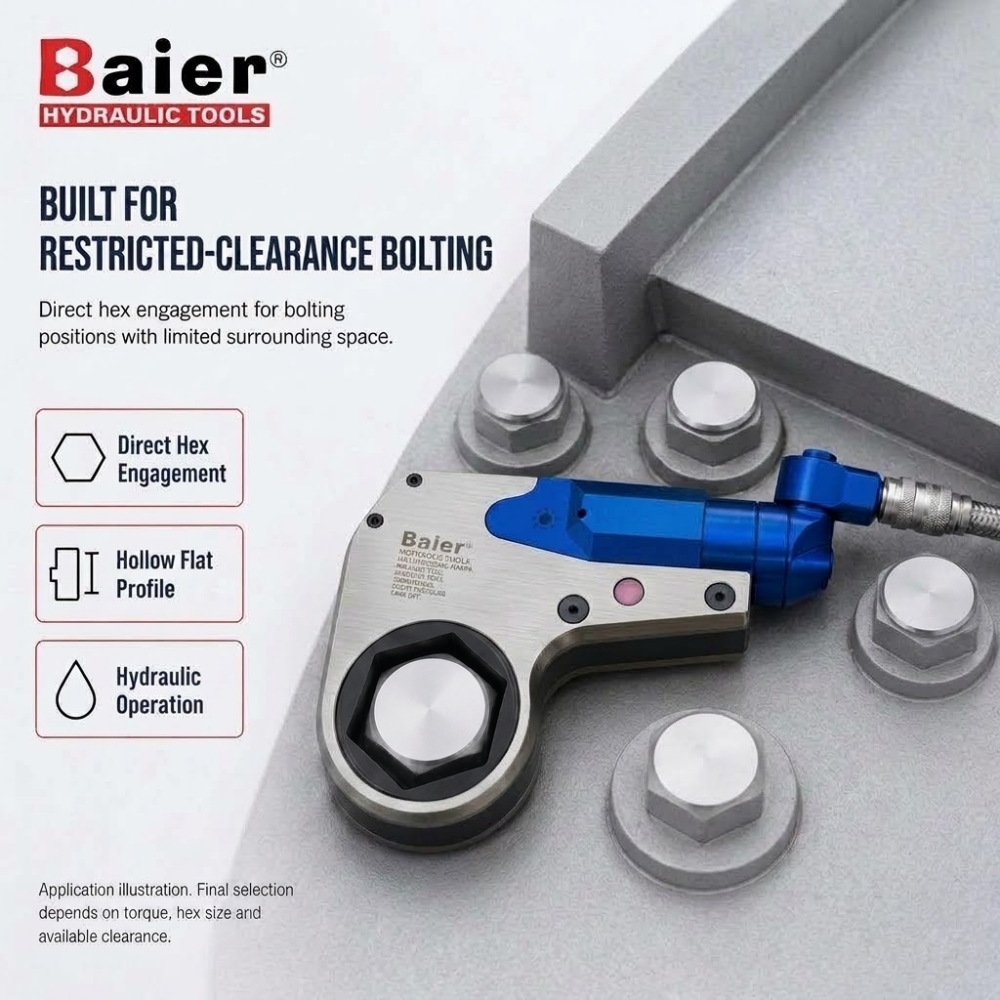

Applications de boulonnage à jeu restreint

La série RTH est conçue pour les connexions boulonnées industrielles où un agencement classique de clé à entraînement carré et de douilles ne dispose pas d"un espace libre suffisant.

Engagement direct des écrous

La tête de travail creuse s"adapte directement autour de l"écrou. Cette disposition est utile lorsque les structures adjacentes, les fixations à proximité ou la géométrie des équipements limitent l"accès radial.

Serrage et desserrage contrôlés

La clé prend en charge le serrage et le desserrage hydrauliques contrôlés dans la plage de couple autorisée de la tête de travail sélectionnée.

Confirmation de candidature

L"adéquation dépend du couple requis, de la taille de l"hexagone, du jeu disponible, de la géométrie du joint et de l"accès au raccordement hydraulique. Envoyez un dessin ou des photos dimensionnelles claires lorsque l’espace est critique.

Sélection et configuration du modèle

La sélection RTH nécessite à la fois une tête motorisée compatible et la tête de travail appropriée. Ne sélectionnez pas uniquement parmi la gamme combinée de modèles de base.

Confirmez le couple de travail requis.
Confirmez la taille hexagonale de l"écrou.
Mesurez l’espace disponible autour et en hauteur.
Vérifiez le couple et les dimensions autorisés exacts de la tête de travail.

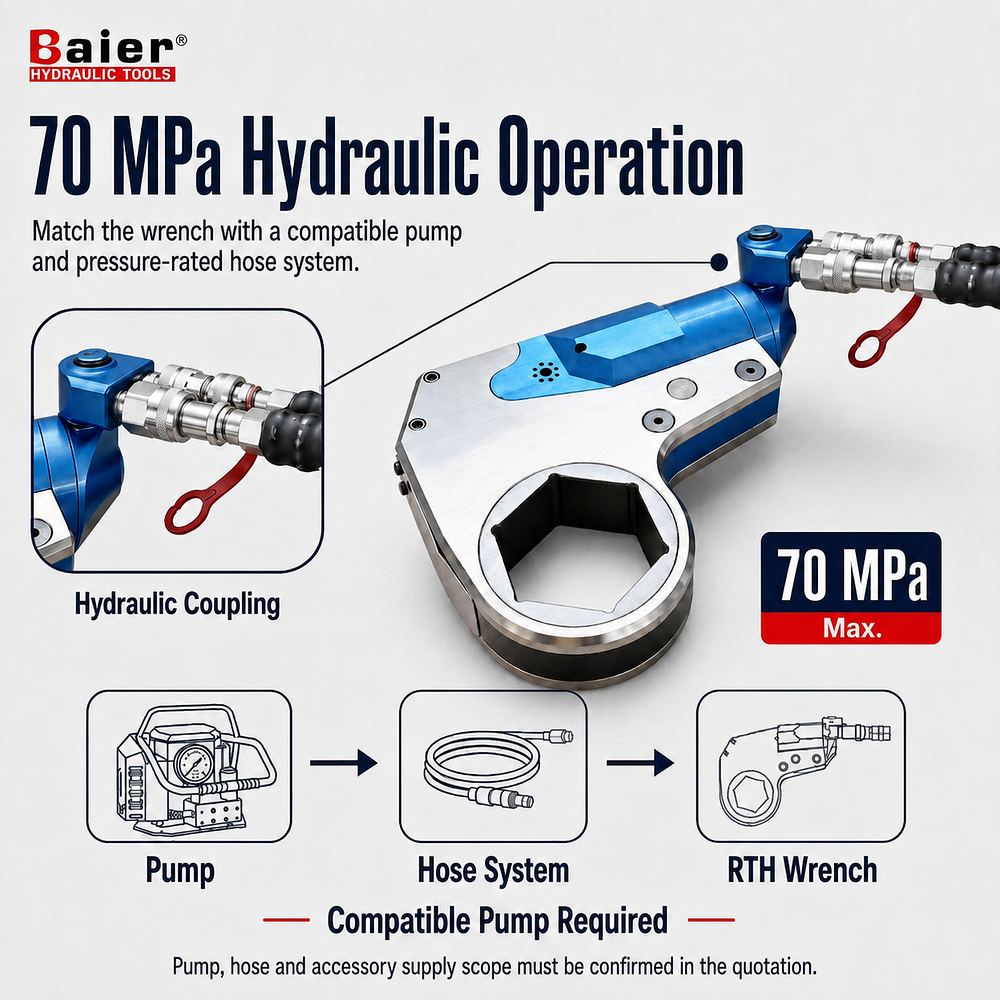

Vérifiez le raccordement hydraulique et la compatibilité pompe-tuyau 70 MPa.
Envoyez des dessins communs ou des photos dimensionnelles, la quantité et le marché de destination pour un devis.

Configuration fonctionnelle

Une configuration RTH sélectionnée se compose d’une tête motrice compatible et d’une tête de travail correspondante. Une tête motrice peut prendre en charge plusieurs têtes de travail compatibles, mais chaque combinaison doit être vérifiée.

L"étendue de la fourniture doit être confirmée

La pompe hydraulique, les tuyaux, les coupleurs, les têtes de travail supplémentaires, les réducteurs, la mallette de transport et les autres accessoires illustrés ne sont pas confirmés comme fourniture standard. Confirmez le devis et la liste de colisage avant de commander.

Foire aux questions

Qu"est-ce qu"une clé dynamométrique hydraulique plate creuse ?

Il s"agit d"une clé hydraulique à profil bas dont la tête de travail creuse s"engage directement dans l"écrou, permettant un boulonnage contrôlé là où le jeu environnant est limité.

Quelle plage de couple la série RTH couvre-t-elle ?

Les configurations confirmées du catalogue couvrent 267 à 48 427 N·m sur cinq modèles de base et leurs têtes de travail compatibles.

Quelles tailles hexagonales sont disponibles ?

La gamme de têtes de travail cataloguée couvre 19 à 175 mm. La disponibilité exacte dépend du modèle de base et de la tête de travail sélectionnés.

Quelle est la précision maximale de la pression et du couple ?

La pression de fonctionnement maximale est de 70 MPa et la précision du couple indiquée dans le catalogue est de ±3 %.

Une tête motrice peut-elle utiliser différentes têtes de travail ?

Oui. Une tête motrice compatible peut être associée à plusieurs têtes de travail, sous réserve de la compatibilité du modèle de base et du couple autorisé de chaque tête.

Comment sélectionner la bonne configuration ?

Envoyez le couple requis, la taille hexagonale de l"écrou, le jeu disponible et le dessin du joint ou des photos dimensionnelles. Les limites exactes de la tête de travail doivent être vérifiées avant le devis.

La clé fonctionne-t-elle toute seule ?

Non. Il nécessite une pompe hydraulique compatible de 70 MPa et un système de flexibles résistant à la pression.

La pompe, le tuyau et tous les accessoires illustrés sont-ils inclus ?

L’étendue de la livraison varie selon la commande. Confirmez la pompe hydraulique, le tuyau, les coupleurs, les têtes supplémentaires, les réducteurs, la mallette de transport et les autres accessoires dans le devis.
