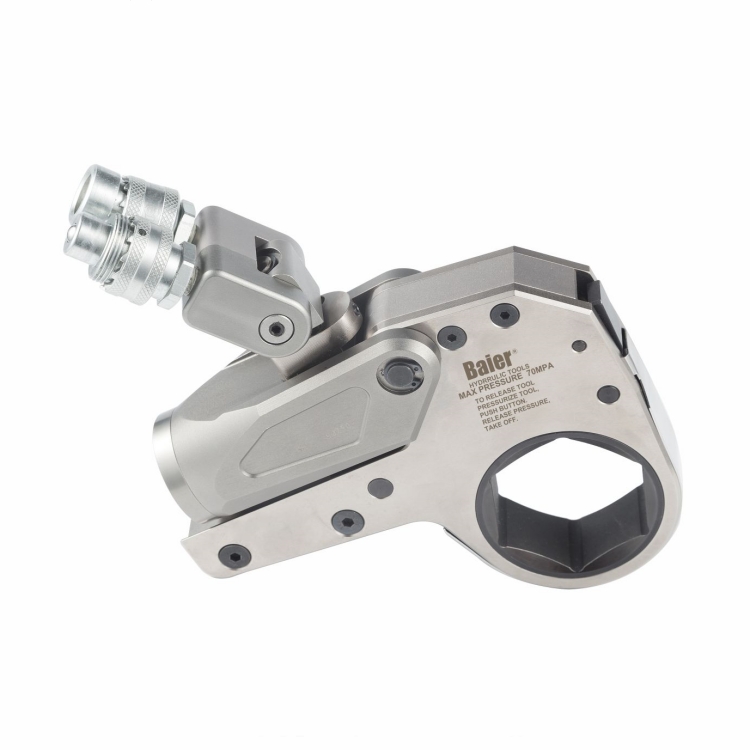

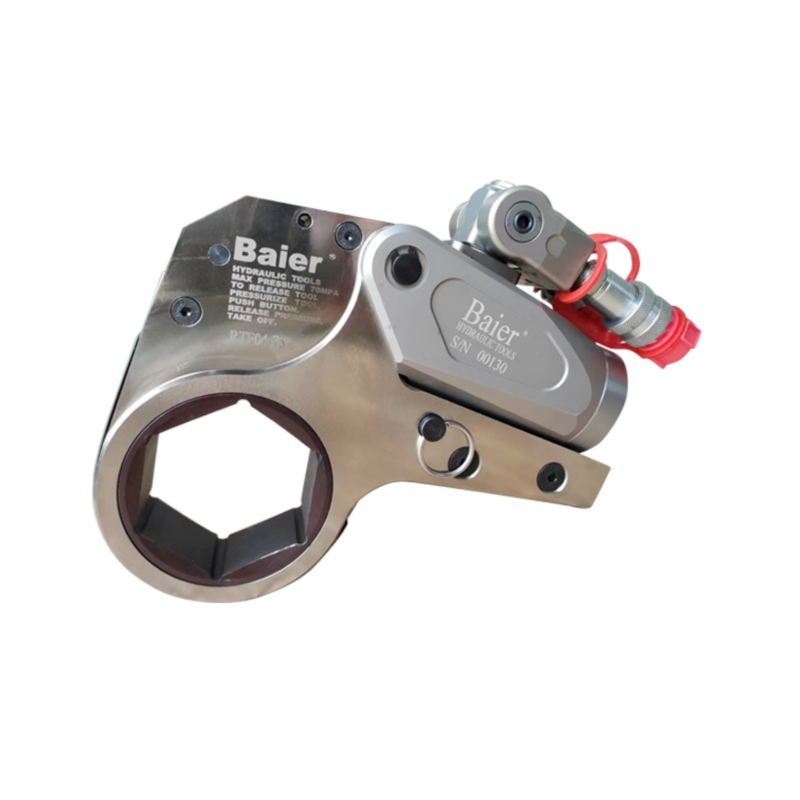

Clé dynamométrique hydraulique à profil bas RTF

La clé dynamométrique hydraulique à cassette à profil bas RTF est de conception classique, intégrée en alliage d'aluminium et de titane, ce qui rend l'outil solide et léger. Le joint de tuyau pivotant mesure 360°x180°, avec des raccords rapides et des capuchons anti-poussière, sans limitation d'espace. Il adopte un cliquet de précision, ce qui améliore la précision à ± 3 %. La pression de travail de la clé hydraulique RTF est de 70 bar à 700 bar, qui peut être fournie avec un bras de réaction extensible personnalisé. Dont le couple s'étend de 232Nm à 44593Nm, il agit directement sur les boulons à tête cassette creuse.

État de disponibilité:

Quantité:



enquête Ajouter au panier

Modèle:
RTF
Marque de produit:
Baier
code produit:
8467890000

Description du produit

Clé dynamométrique hydraulique à cassette RTF :

1. Intégré en alliage d'aluminium et de titane de matériau aéronautique à ultra haute résistance , renforçant complètement la résistance et la ténacité.

2. Raccord de tuyau d'huile pivotant à 360 ° x 180 ° nouvellement conçu , sans limitation d'espace, permettant un fonctionnement libre.

3. Directement appliqué aux écrous, le couple de sortie est plus précis.

4. La pression de service maximale est de 70 MPa, précision jusqu'à ± 3 %.

5. Traitement de surface poli.

6. Bras de réaction étendu personnalisable.

7. Tableau de comparaison pression-couple gravé au laser sur la plaque de recouvrement.

8. La tête motorisée et la tête de cassette de travail peuvent être fournies séparément.

Photos détaillées :

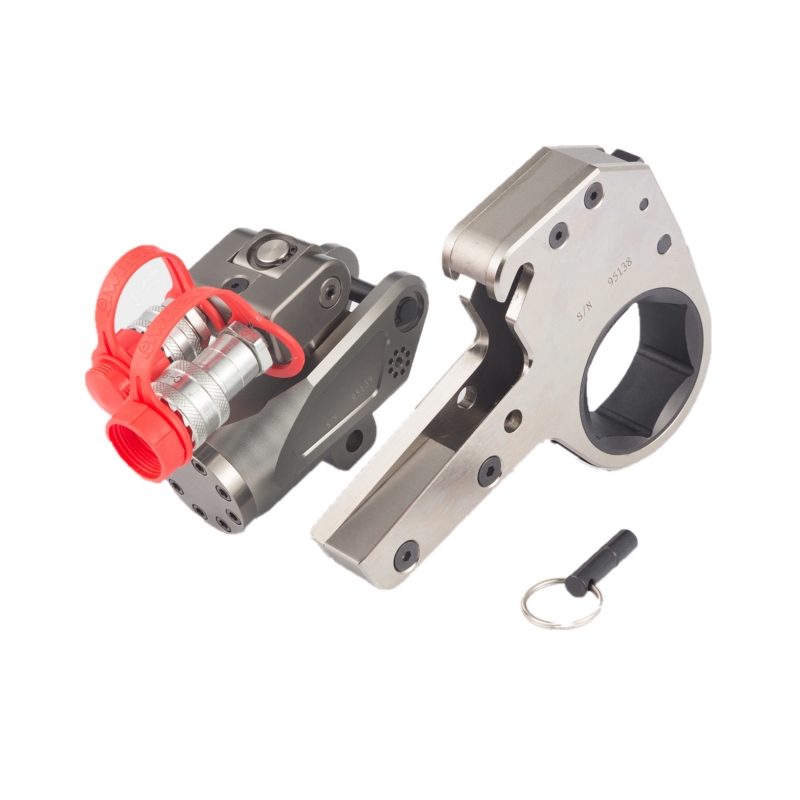

Tête d'alimentation pour clé dynamométrique RTF

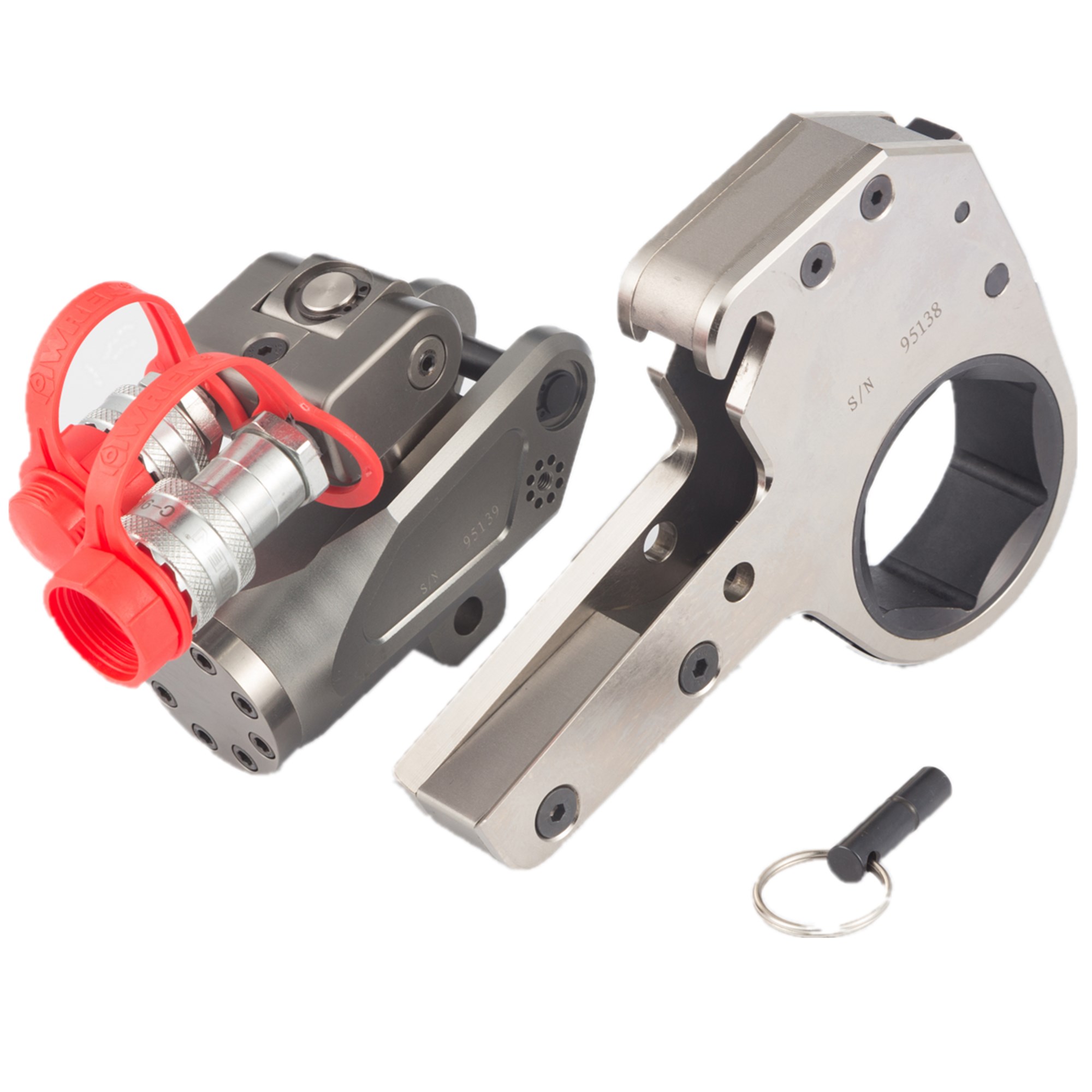

Tête de puissance et tête de cassette

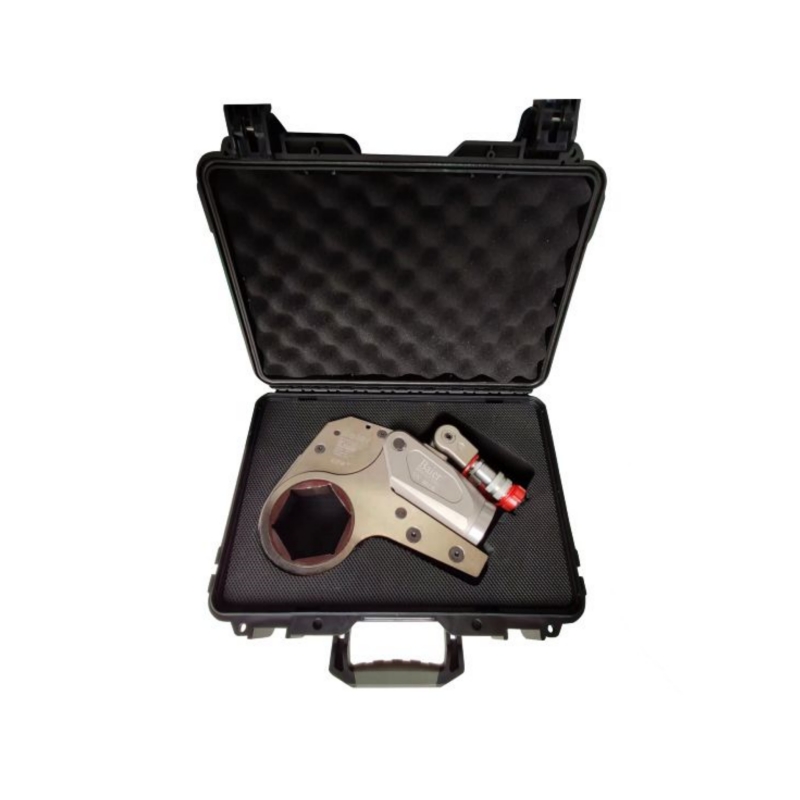

Ensemble intérieur de clé dynamométrique RTF

Emballage intérieur

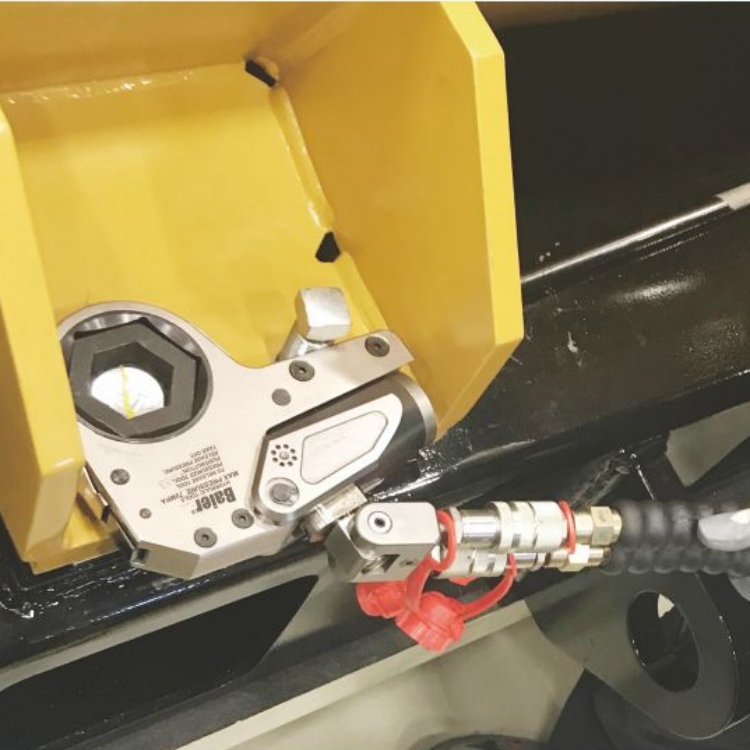

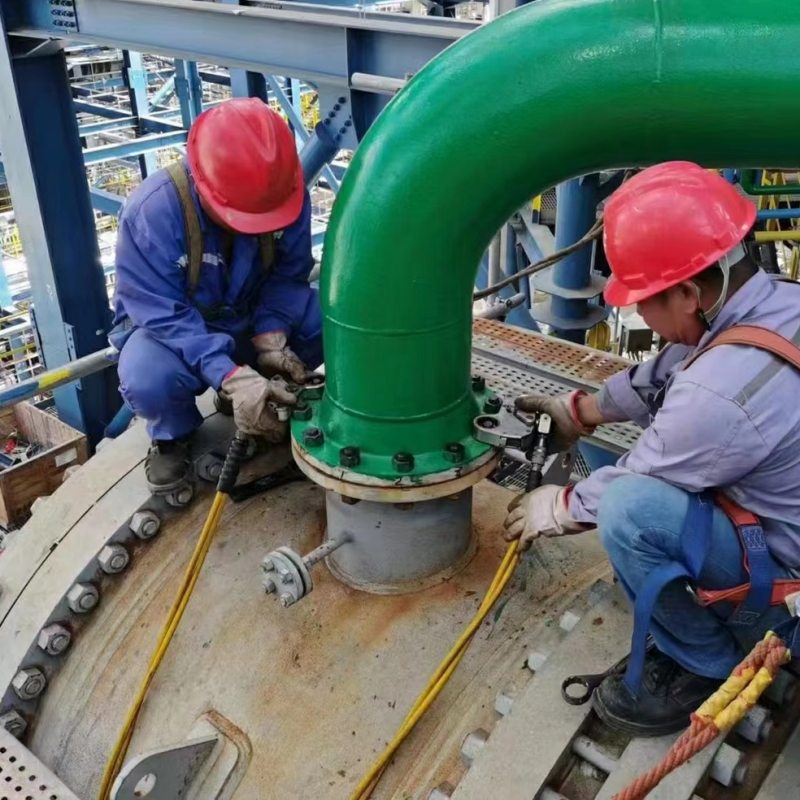

Cas d'application de clé dynamométrique RTF :

Paramètres de la clé dynamométrique à cassette série RTF :

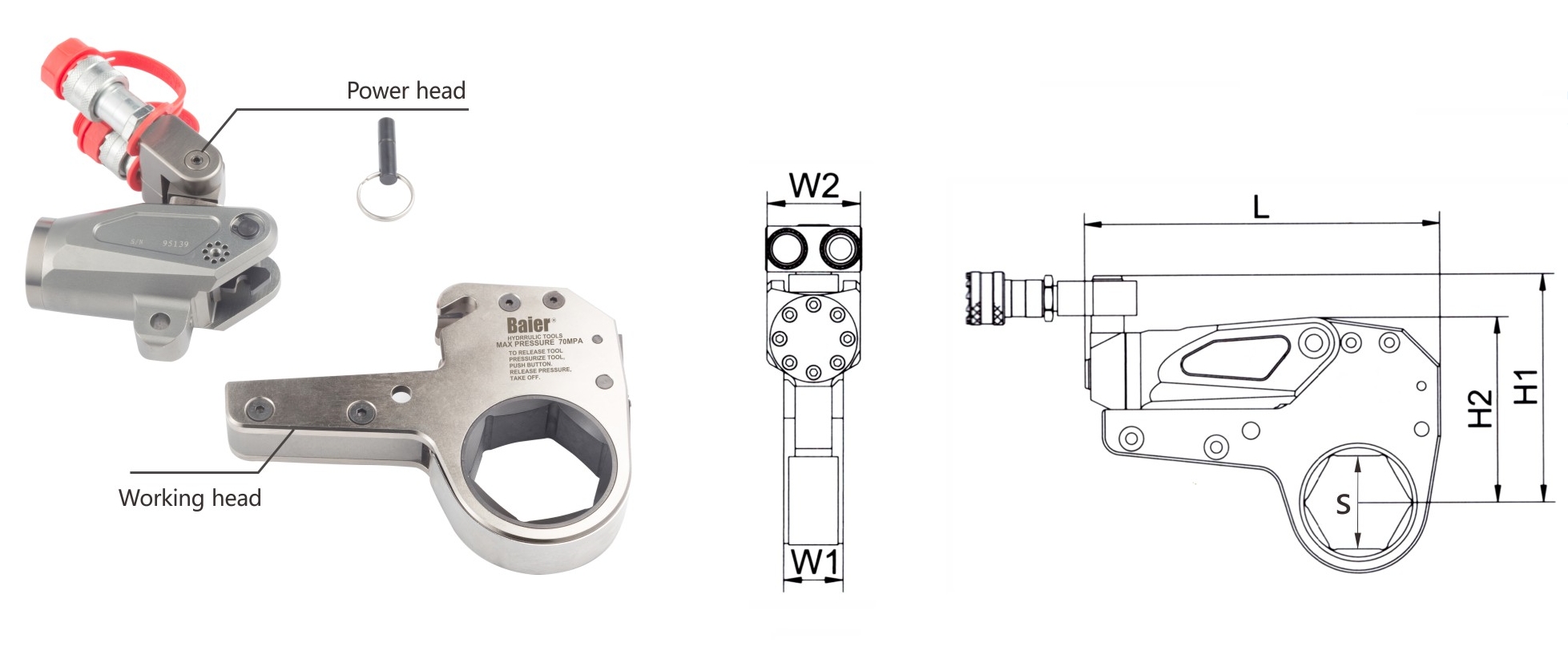

Dimension de la clé RTF

Modèle	Couple (Nm)		Gamme de boulons S (mm)	Poids (kg)	Dimensions (mm)
Modèle	Min.	Max.	Gamme de boulons S (mm)	Poids (kg)	L	H1	H2	W1	W2	A	R
RTF02	232	2418	19-60	2.7	196	129	105	32	51	10-16	27-46
RTF04	585	6476	34-80	6.6	246	188	146	42	66	14-16	36-61
RTF08	1094	11774	41-105	11.6	302	218	179	53	83	17-22	46-78
RTF14	1852	18521	50-117	17.2	362	239	203	64	99	19-31	60-87
RTF30	4188	44593	85-175	41.5	443	318	286	85	131	27-36	78-128

*Le couple couramment utilisé lors du travail doit être inférieur à 80 % du couple maximum de la clé.

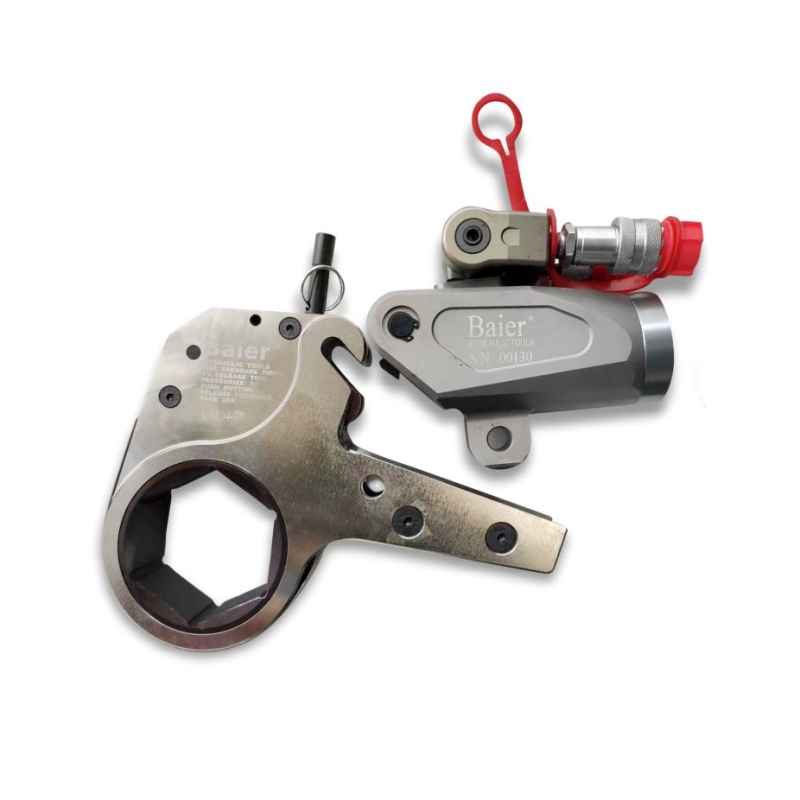

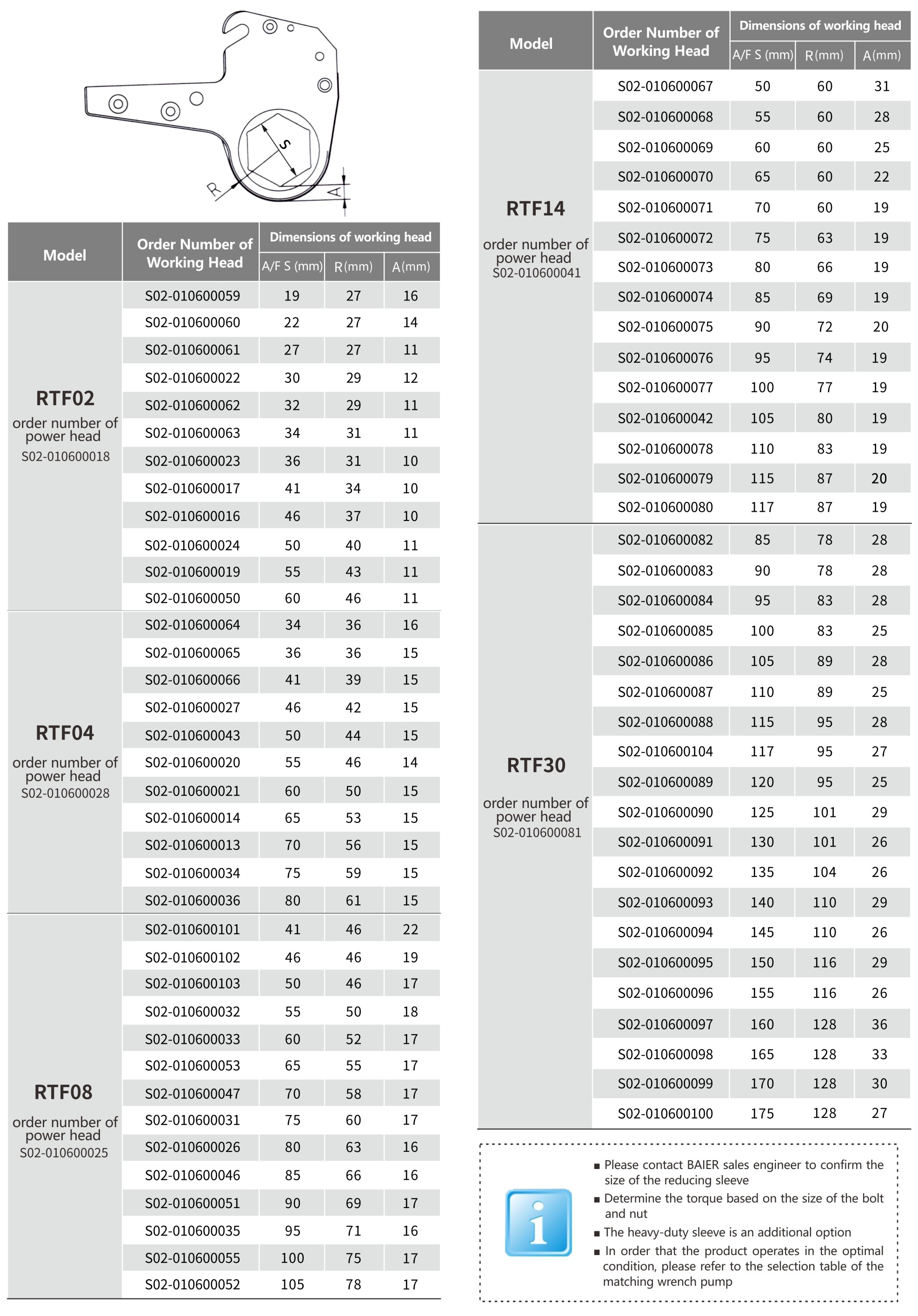

Clé RTF

Comment choisir et entretenir une clé dynamométrique hydraulique ?

1. Le couple de serrage du boulon est de 80 % de sa limite d'élasticité et le couple de démontage est de 1,5 à 2,5 fois le couple de serrage. En fonction des spécifications des boulons et du niveau de résistance, déterminez d'abord la plage de couple à utiliser.

2. Le couple couramment utilisé (couple nominal) d'une clé doit être inférieur à 80 % de sa valeur de couple maximale pour garantir l'état de fonctionnement optimal de la clé.

3. Choisissez le manchon de boulon approprié en fonction des différentes tailles de boulons.

4. Sélectionnez ou personnalisez un bras de force de réaction approprié en fonction des conditions de fonctionnement.

5. Ce produit n'est pas étanche, veuillez ne pas l'utiliser les jours de pluie ou sous l'eau.

6. La clé doit être correctement stockée après utilisation et doit être recalibrée après un entretien ou une utilisation pendant plus de six mois.

Service après-vente :

1. Remplacement gratuit du composant de la clé dynamométrique et du nouveau produit s'il est endommagé ou cassé en raison de la responsabilité du fournisseur.
2. Nous promettons une garantie de 12 mois après la livraison.
3. Guide de fonctionnement en ligne, réparation, définition du moment où les clients ont besoin d'aide.
4. Aidez à explorer le marché local avec un revendeur sous contrat.
5. Au-delà de la période de garantie, nous fournissons toujours des composants et une assistance technique.
6. Solution d'ingénierie totale avec action combinée d'outils hydrauliques complexes.
